FLB系列线型燃烧器

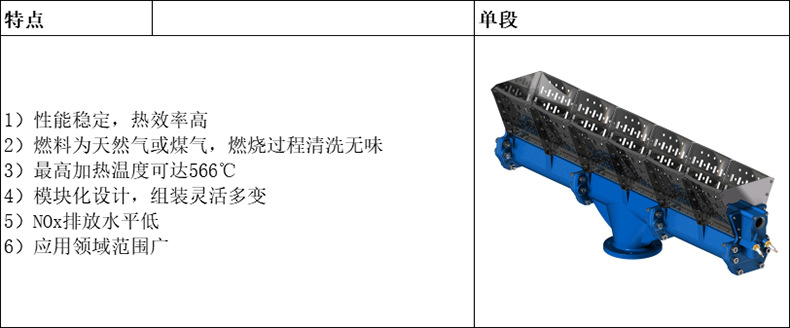

FLB系列线型燃烧器是一款使用寿命长、应用范围广、性能稳定、热效率高的燃烧器。其主要结构由35#铸钢材质的燃气组合管和端盖，以及304不锈钢材质的混合板构成。
FLB线型燃烧器通常都是整体直接装在用于空气加热的风道中。风道中的气流穿过混合板之后充当助燃空气，无需额外提供助燃风机。仅需要增减模块便能提供不同的功率，满足不同应用领域的需求。

FLB燃料器数据表（单段）：

备注：表中功率为单段标准型燃气管组件的功率（长度为805m,代号为FLB-24H-305L），且数据值为理论设计值，在实际选型中，单段参考值为232kw,约合2x10~4kcal/h。

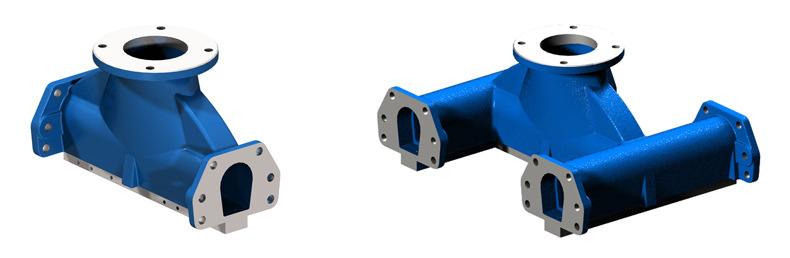

FLB-24H燃气管组合模块（可选）

FLB-24H型线型燃烧器有6种可供选择的燃气管模块，根据实际要求搭配组合使用，以满足不同应用领域的需求。

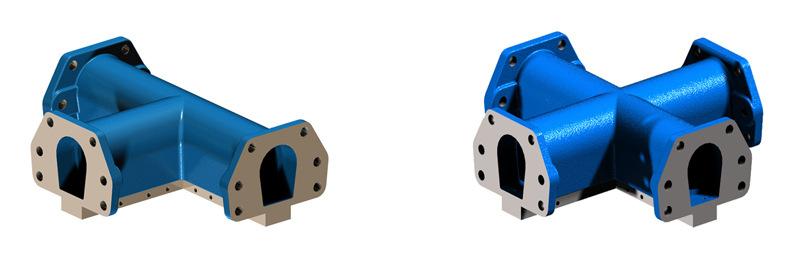

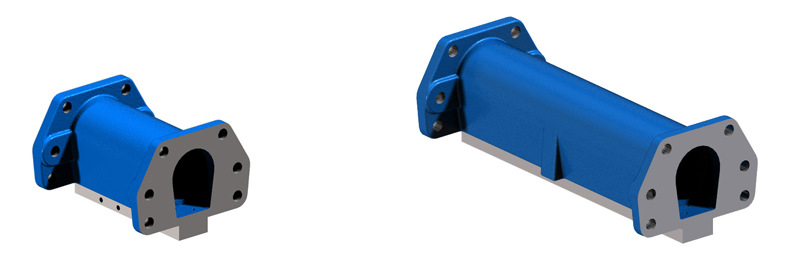

            FLB-24H-153L                                    FLB-24H-305L

           FLB-24H-305T                                    FLB-24H-305X

          FLB-24H-305LB                                      FLB-24H-305HB

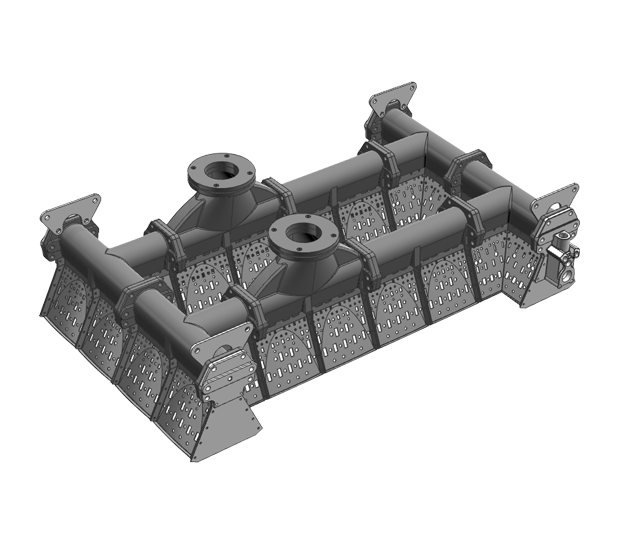

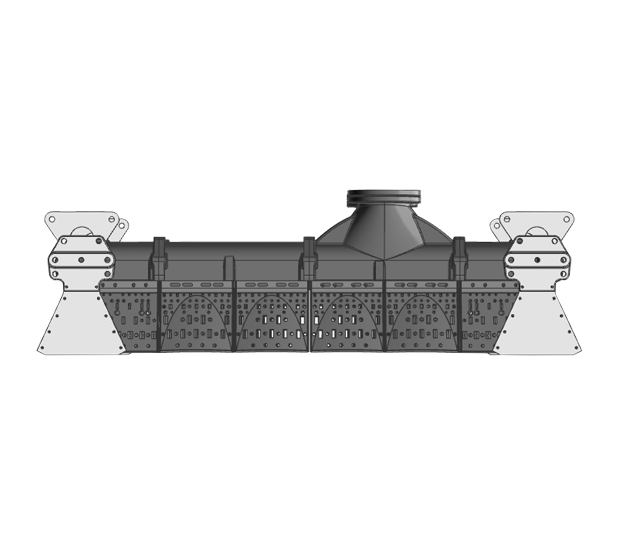

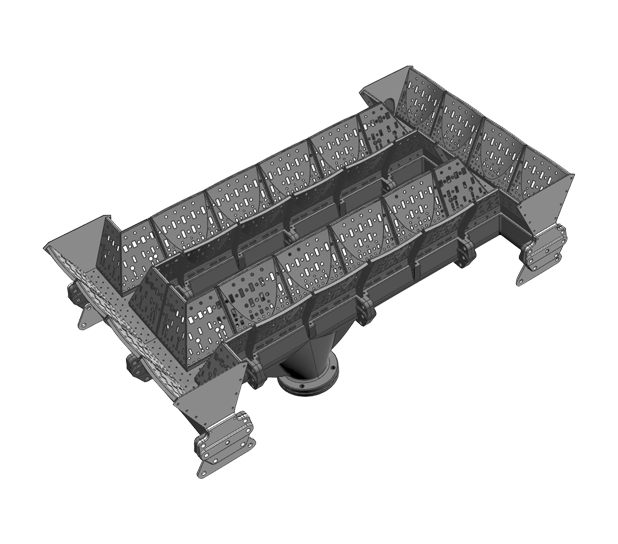

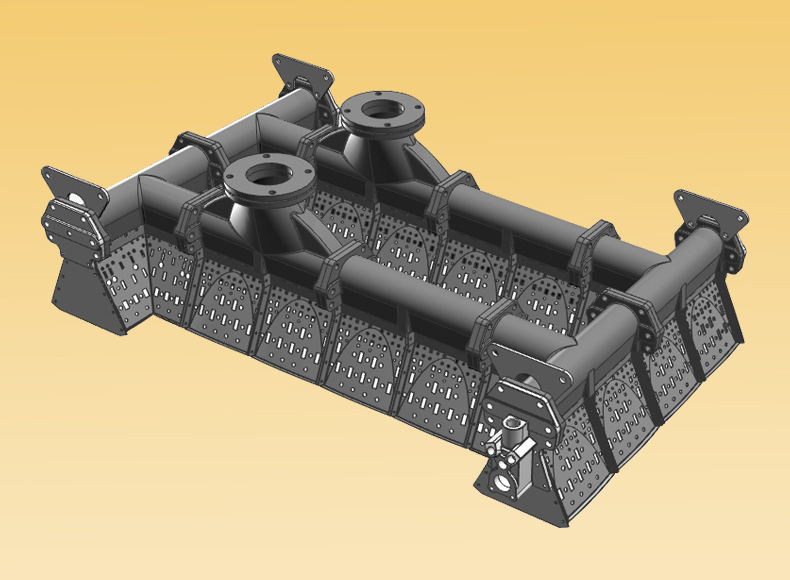

FLB-24H线型燃烧器

此款是FLB-24H常用的组合形式，FLB可根据实际需求采用多种其他组装方式。

主要部件：

(1)燃气管组件：FLB-24H-305L              (2)端盖组件：FLB-24H-DG1               (3)混合板：FLB-24H-2P

          FLB-24H-305LB                      FLB-24H-DG2

          FLB-24H-305T

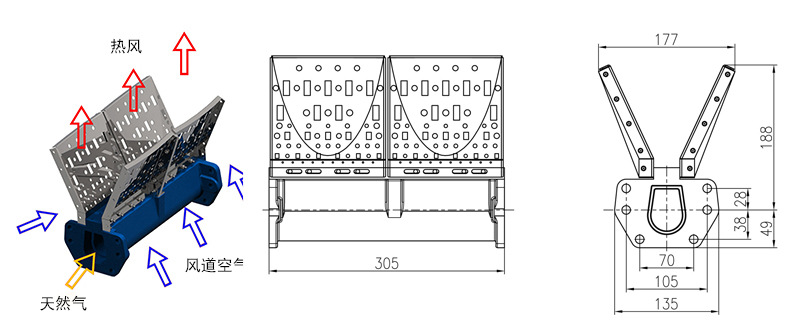

燃气组合管端面尺寸图

注：FLB-24H系列燃烧器各燃气管组组合段端面尺寸均与FLB-24H-305L一致，如右上图3

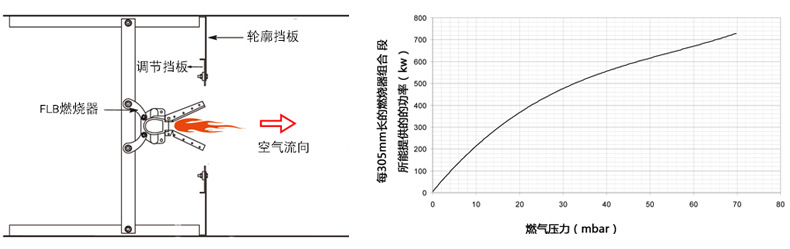

       FLB安装形式                                     FLB-24H功率曲线图

 需要了解更多安装细节请参考FLB产品                           表中所用燃气均为天然气，热值10kwh/Nm³，

 说明书相关章节或直接咨询                                 如实际热值不符，请进行相应换算或咨询本

 本公司技术人员                                        公司技术人员。由于实际工况的复杂性，FLB系

                                                   列燃烧器实际功率与表中可能有偏差。
