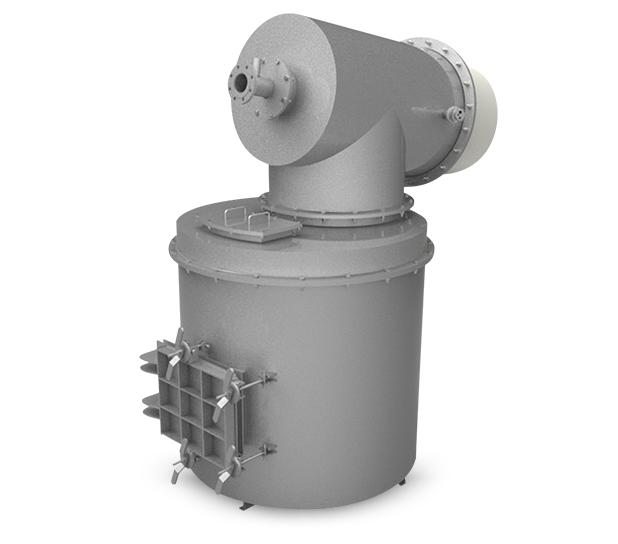

FXR系列蓄热式烧嘴

FXR蓄热烧嘴：

FXR拥有独特的两段式助燃空气设计，结合对导流体和烧嘴砖喷口几何尺寸的优化形成这些特点。一次风的调节性能保障了烧嘴在小火时拥有较好的燃烧性能，二次风则让烧嘴在高温下的燃烧性能依旧出众。烧嘴内部独特的设计使得助燃空气与燃气得到充分的混合。

性能特点：

·NOx排放水平低 ·排烟温度低，燃烧效率高 ·火焰形状好，刚性好，明亮 ·炉瞠温度均匀性好 ·CO排放水平低 ·高过剩空气量下在一定空燃比下稳定燃烧 ·良好的调节性能 ·针对用户可特殊设计 ·可适应多种燃气，包括天然气、高炉煤气、焦炉煤气、液化气等。

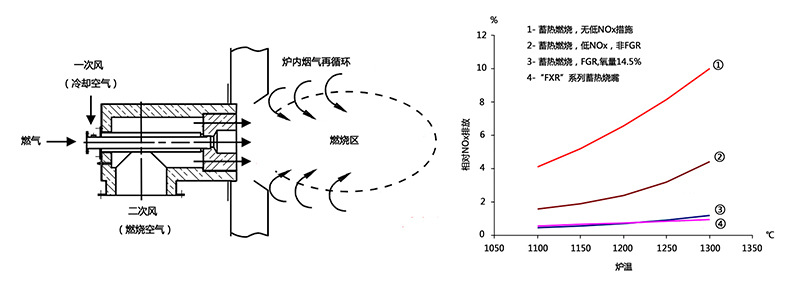

FXR系列烧嘴头是专门为蓄热式燃烧设计的。下面的曲线表明在无外部废气循环的情况下，FXR系列烧嘴的NOx排放水平与其他低NOx蓄热烧嘴在采用氧气含量为14.5%的废气循环时的排放水平相似。

应用范围：

熔铝炉、保温炉、有色金属融化或保温炉、连续或间歇式加热炉、热处理炉、钢包加热器、玻璃熔炉、其他各种炉子。

性能参数表：

1、助燃空气氧含量20.9%，过量空气10% 2、火焰尺寸的数据基于的燃料为天然气。

工作原理：

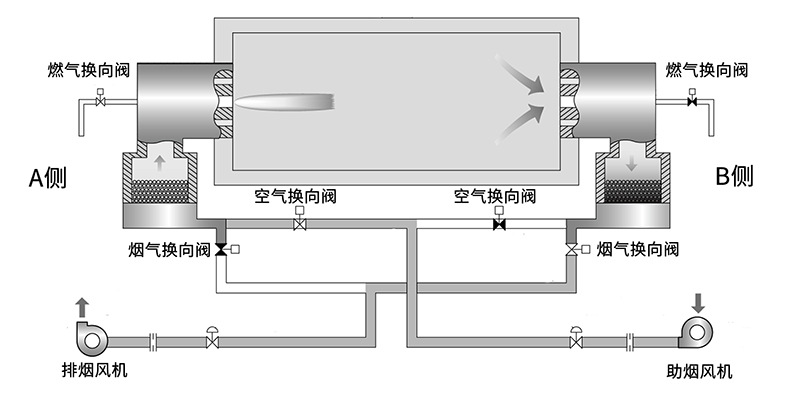

蓄热烧嘴通常成对配合工作。

当烧嘴不工作时，所有阀门均关闭，工作时，每个烧嘴有燃烧和抽吸两种工作状态，A侧和B侧烧嘴的状态组合形成两个步骤，并组成一个周期:

(1)A侧烧嘴燃烧，B侧烧嘴抽吸

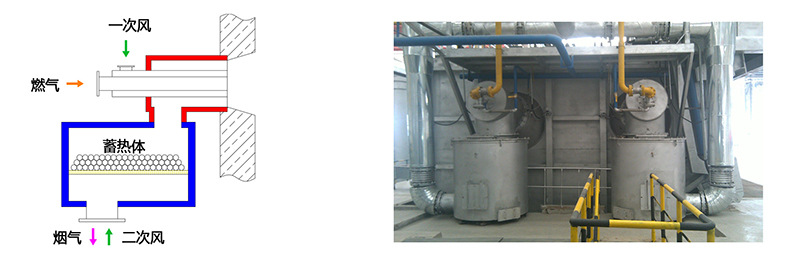

A侧烧嘴的二次风阀和燃气阀打开，燃气和空气喷入炉瞠着火燃烧，烟气阀处于关闭状态;与此同时，B侧烧嘴的烟气阀打开，炉内的烟气在引风机的作用下被抽吸进B侧烧嘴的燃烧头，流经过蓄热箱内的蓄热体时，将自身携带的热量释放给蓄热体，温度降低到预定的排烟温度后进入烟气总管再排出。

(2)B侧烧嘴燃烧，A侧烧嘴抽吸

第(1)步运行40秒后，两侧烧嘴的工作方式互换，B侧燃烧，A侧开始抽吸烟气对蓄热体加热。该步骤运行40秒后，运行方式再切换成(1)(1)和(2)的组合为一个换向周期，时间为80秒。烧嘴的运行即为(1)和(2)的重复

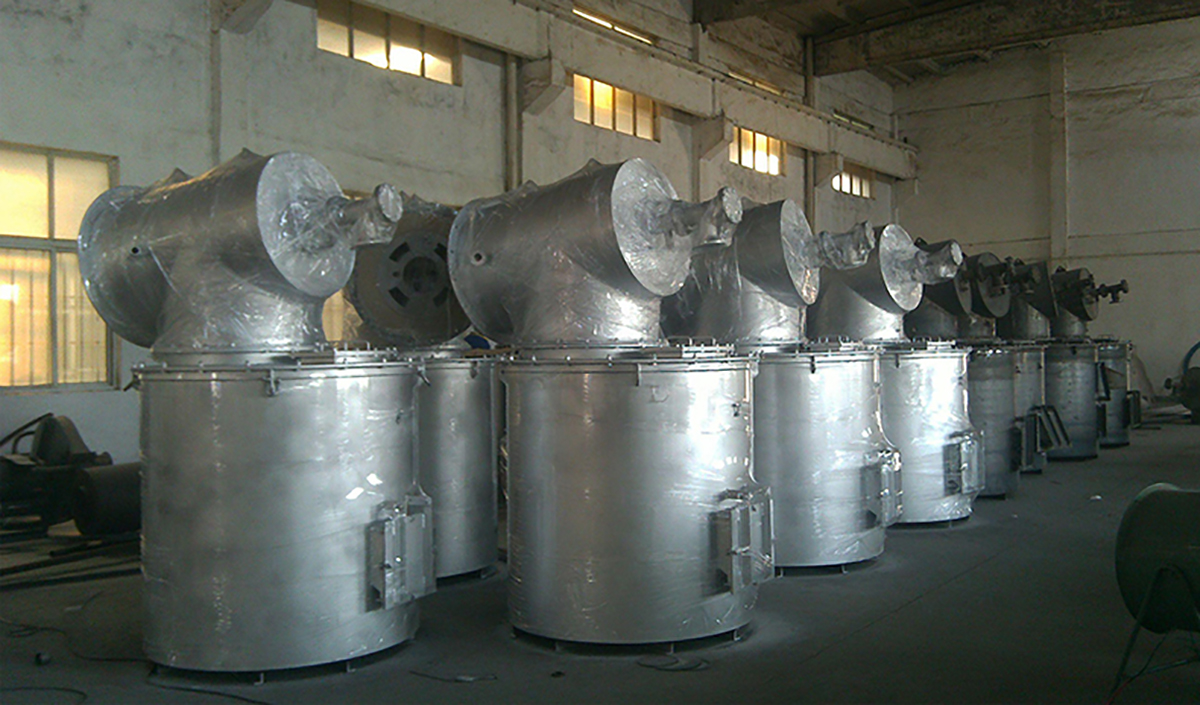

实景拍摄：
