冬斯电动蝶阀
——————————————————————————
应用：冬斯电动蝶阀DMK，在0度和90度角之间准确转动的伺服驱动用于调节燃气设备例如燃气燃烧器的燃气供应或者空气供应。
技术：
在冬斯电动蝶阀DMK可以采用不同的伺服驱动：
- 带凸轮的伺服驱动 - 电动、有模拟输出信号的伺服驱动伺服驱动DMA...P/Q的特征为：- 可无级调节的切换凸轮 - 可从外部读取的机械位置指示
- 随意的安装位置 - 免维护运行 - 自动运行和手动操作切换（选项）- 位置反馈信号（可选）伺服驱动的选用视应用的情况而定。
应用：
冬斯电动蝶阀DMK，在0度和90度角之间准确转动的伺服驱动用于调节燃气设备例如燃气燃烧器的燃气供应或者空气供应。
许可证：
伺服驱动满足电磁兼容性指令和低电压指令的基本要求。
技术数据：
|
型号 |
DMA 40 P 230/02 3 L |
DMA 40 P 230/02 4 L |
DMA 30 P 230/03 0 L |
DMA 30 Q 230/10 0 L |
|
订购号 |
226 240 |
238 810 |
226 239 |
252 721 |
|
90度运行时间 |
40 s |
40 s |
30 s |
30 s |
|
接电持续率ED 电机/继电器 |
25 % / 100 % |
25 % / 100 % |
25 % / 100 % |
25 % / 100 % |
|
电压／频率 |
~(AC) 230 V 50 Hz |
~(AC) 230 V 50 Hz |
~(AC) 230 V 50 Hz |
~(AC) 230 V 50 Hz |
|
环境温度 |
0 °C至60 °C |
0 °C至60 °C |
0 °C至50 °C |
0 °C至60 °C |
|
重量 |
约0.4 kg |
约0.5 kg |
约0.5 kg |
约1,7 kg |
|
功率消耗 |
最大3 VA |
最大3 VA |
最大3 VA |
最大3 VA |
|
运行模式 |
自动 |
自动/手动 |
自动/手动 |
自动/手动 |
|
旋转角设置 |
3个凸轮 |
4个凸轮 |
3个凸轮 | 电位器 | 3个凸轮 | 电位器 |
|
功能，颜色 - 最小 - 最大 - 零电位， 同步运行 |
黄色 红色 蓝色 |
黄色 红色 2 x 蓝色 |
红色 | y最小 黄色 | y最大 黄色 |
红色 | y最小 黄色 | y最大 黄色 |
|
调节通过 |
手柄 |
手柄 |
手柄 | 调节螺丝 |
手柄 | 调节螺丝 |
|
电位器 |
— |
可作为选项补充装备 |
是 |
是 |
|
操控 |
~(AC) 230 V 50 Hz |
~(AC) 230 V 50 Hz |
4至20 mA |
4至20 mA |
|
输出 |
— | — |
4至20 mA |
4至20 mA |
|
分开的电压输出 |
— | — |
10 V |
10 V |
|
轴转动方向 关→开 |
左 |
左 |
左 |
左 |
|
电缆引入套管 |
1 x PG9 |
1 x PG9 |
2 x PG9 |
2 x M16 x 1.5 mm |
|
额定转矩 |
200 Ncm |
200 Ncm |
300 Ncm |
1000 Ncm |
|
静态保持转矩 |
200 Ncm |
200 Ncm |
200 Ncm |
500 Ncm |
|
轴最大允许横向力 |
最大60 N |
最大60 N |
最大60 N |
最大100 N |
|
轴直径 |
8h8 mm |
8h8 mm |
8h8 mm |
10h8 mm |
|
轴扁平 |
1 x 16 mm |
1 x 16 mm | 1 x 16 mm |
1,5 x 22 mm |
|
防护等级 (DIN 40050) |
IP 40 |
IP 40 |
IP 40 |
IP 54 |
|
防护等级 EN 50178 |
2 | 2 | 2 | 1 |

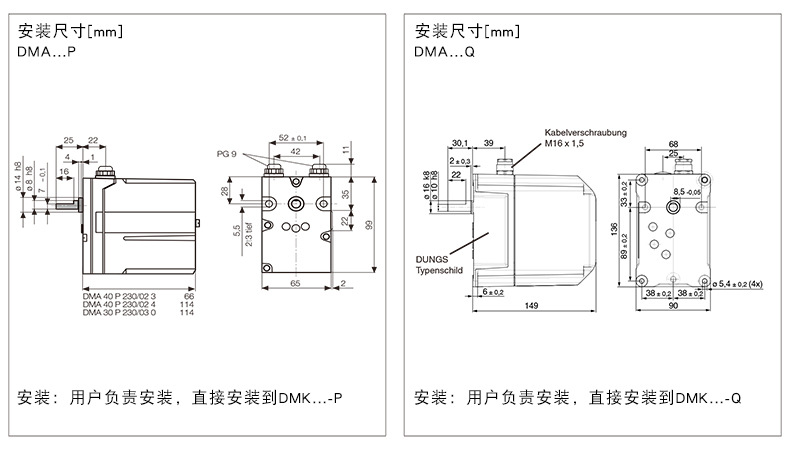

安装尺寸：
实景拍摄：
