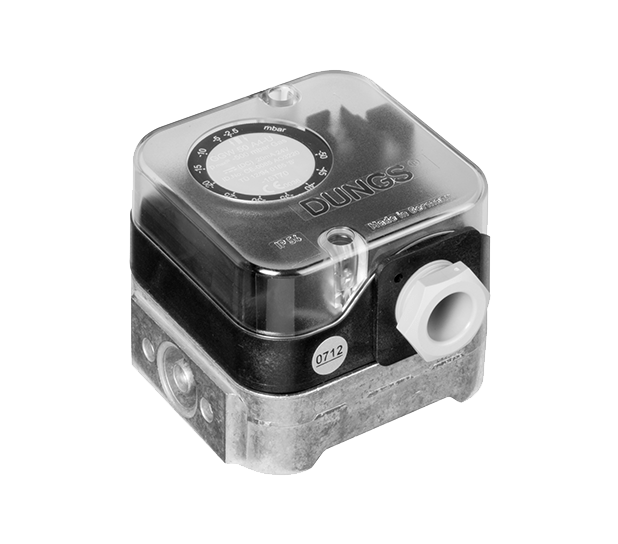

LGW500 A6气体压力开关
——————————————————————————
GW……A4压力开关是根据EN 1854（GW 6000 A4根据DIN 3398T3）提供的可调压力开关。当实际压力值偏离规定的压力设定值时，它适用于关闭、打开或切换电流电路。指定的压力设定点（操作点）使用磅秤设置在设定轮上。
技术参数：
GW……A4压力开关是根据EN 1854（GW 6000 A4根据DIN 3398T3）提供的可调压力开关。当实际压力值偏离规定的压力设定值时，它适用于关闭、打开或切换电流电路。指定的压力设定点（操作点）使用磅秤设置在设定轮上。
应用领域：
燃烧器控制系统中的压力监测，适用于气体族1、2、3和其他中性气体介质，以及空气、烟气和燃烧产品。GW 500 A4：不含有色金属，适用于限度内的气体。0.1 %的体积。H2 S，干燥。
针对涉及过度压力的应用程序的功能压力开关。GW 500 A4压力开关通过橡胶膜片对设定弹簧的力起作用。压力开关GW……A4开关机构对过压产生反应，当指定的压力设定点为过冲或过冲时，关闭、打开或切换电流电路。
规格：
|
Max. Betriebsdruck |
GW 500 A4 |
600 mbar (60 kPa) |
| 压力管接头 |
p+：外壳下方中央，G 1/4内螺纹符合ISO 228： 气体或空气特殊版本：侧面附加G 1/4内螺纹 |
p+：外壳下方中央，G 1/4内螺纹符合ISO 228： 气体或空气特殊版本：侧面附加G 1/4内螺纹 |
| 温度范围 |
环境温度-15°C至+70°C 介质温度-15°C至+70°C 存储温度-30°C至+80°C |
环境温度-15°C至+70°C 介质温度-15°C至+70°C 存储温度-30°C至+80°C |
| 开断电压 |
银 接触 金 接触 |
AC eff. min. 24 V max. 250 V DC min. 24 V max. 48 V DC min. 5 V max. 24 V |
| 公称曲线 |
银 接触 金 接触 |
AC eff. 10A DC 20mA |
| 合闸[开关]电流 |
银 接触 金 接触 |
AC eff. min. 20 mA max. 6 A with cos ϕ 1 AC eff. max. 3 A with cos ϕ 0,6 DC min. 20 mA max. 1 A DC min. 5 mA max. 20 mA |
| 电连接 | 按照DIN EN 175 301-803,3针，带保护触头 | 按照DIN EN 175 301-803,3针，带保护触头 |
| 保护度 |
GW…A4 GW…A4/2 |
IP 54 to IEC 529 (EN 60529), (clear hood) IP 65 as per IEC 529 (EN 60529), (metal housing) |
| 调整 |
随着压力的上升，并安装在一个垂直的位置。可选择现场上 升或下降压力调整。注意，如果安装位置改变，开关点就会改变。 |
随着压力的上升，并安装在一个垂直的位置。可选择 现场上升或下降压力调整。注意，如果安装位置改变，开关点就会改变。 |
| 设置公差 | ±15 %的开关点偏差，基于设定值和机组安装在垂直位置 | ±15 %的开关点偏差，基于设定值和机组安装在垂直位置 |
尺寸:

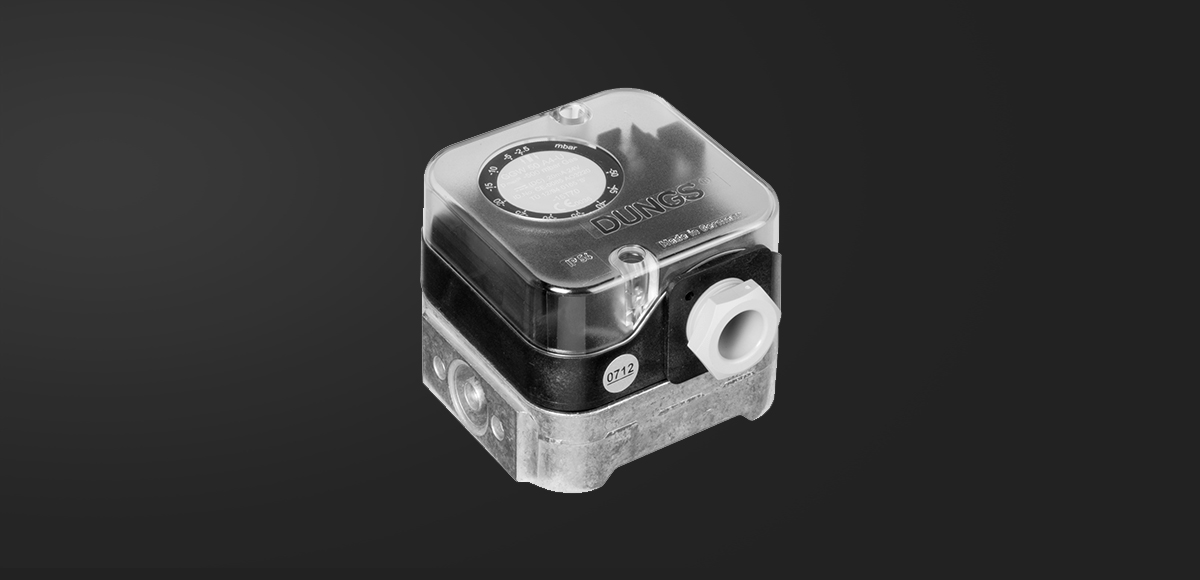

实景拍摄：
