单级自动切断阀
——————————————————————————
-最大工作压力可达200，360或500 mbar(20, 36或50 kPa) - 断电关闭 - MVD：快速开启 - MVDLE：缓慢开启，带用于调节起动气体流量的快速开启行程调节器 - 主流量可调（MVD/MVDLE）- 直流电压电磁阀，在连接箱中的整流器电路带PG-螺栓固紧 - 用于监控电磁阀关闭位置的终端触点（.../5）- 功能可靠，坚固耐用，易维修保养 - 根据用户要求亦可提供不含有铁类金属的设计
技术：
冬斯（DUNGS）公司的MV/4, MVD/5，MVDLE/5系列安全电磁阀是满足EN161要求的单级自动切断阀，它适用于燃气燃烧器和气体设备：
-最大工作压力可达200，360或500 mbar(20, 36或50 kPa) - 断电关闭 - MVD：快速开启 - MVDLE：缓慢开启，带用于调节起动气体流量的快速开启行程调节器 - 主流量可调（MVD/MVDLE）- 直流电压电磁阀，在连接箱中的整流器电路带PG-螺栓固紧 - 用于监控电磁阀关闭位置的终端触点（.../5）- 功能可靠，坚固耐用，易维修保养 - 根据用户要求亦可提供不含有铁类金属的设计
应用：
该类电磁阀用于燃气燃烧器及燃气设备，在气体导引时起保险，限制，阻止气体输入及允许气体输入等功能。冬斯公司的电磁阀MV...适用于1，2，3燃气系列及其它中性气态介质。
MV/5 单级电磁阀，无电流关闭，快速开启，快速关闭；MVD/5单级电磁阀，无电流关闭，快速开启，快速关闭，主流量调节机构可对流过的气体进行手动限定；MVDLE/5单级电磁阀，无电流关闭，缓慢开启，快速关闭，开启时间及快速开启行程范围调节机构，主流量调节机构
技术数据：
|
额定宽度 符合DIN 2999要求的管螺阪，法兰 |
10 15 20 25 40 50 65 80 100 125 150 3/8 1/2 3/4 1 1 1/2 2 2 1/2 |
|
最大工作压力 |
至200（20 kPa），360 mbar （36 kPa）或至500 mbar（50 kPa）参见型号一览 |
|
电磁阀 |
根据EN 161的阀，A级，2类，单级工作方式 |
|
关闭时间 |
< 1 s |
|
开启时间 |
< 1 s，MVDLE系列在20℃和没有快速开启行程的开启时间大约为20 s |
|
快速开启行程 |
可调节 |
|
主流量调节 |
MVD和MVDLE可手动调节 |
|
气体导引部分材料 |
外壳：铝，钢，黄铜密封圈：NBR |
|
电压／功率 |
~ （交流）230 V（+10% - 15%）；50-60 Hz，其它电压请洽询24-28 VDC 的磁铁 60E，61E 关于电磁铁线圈的外部操控，请参照使用和安装说明 |
|
功率／耗电 |
参见型号一览 |
|
开关持续时间 |
ED |
|
保护程度 |
IP 54, IP 65请洽询 |
|
电气连接 |
通过PG 11连接到弹簧端子／螺丝接线端子上 (Rp 3/8-Rp 2 1/2, DN 40-100)满足DIN EN 175301-803 (Rp 1/2-2)要求的接插连接可后配工作显示: 蓝色 LED MVD(LE) 205-220/5, MVD 505-520/5 |
|
开关频率 |
MVD…/5系列：最大1000/h；MVDLE…/5系列：最大100/h；MVD 2125/5, MVD 2150/5, MVD 5100/5, MVD 5125/5, MVD 5150/5型：20/h；MV 5125/5 S型，MV 5150/5 S型：20/h |
|
测量—及燃起气体连接 |
在入口压力区域的两侧G 1/4，从DN 40（法兰）起，入口侧再加G 3/4 |
|
污物箱 |
内装有筛网过滤器，网眼大小1 mm |
|
环境温度 |
-15℃到+ 60℃ |
|
安装位置 |
电磁铁垂直竖立到水平躺放 |
|
终端触点 |
MV/5, MVD/5, MVDLE/5: 根据DIN K01/1型进行检查，可安装在DN 10 - DN 150上 |
|
阀检查系统 |
通过测量连接G 1/4可装上VDK 200 A S02型，用到DN 80的匹配器可装上VPS 504型 |
|
附件 |
终端触点K01，参见数据说明12.01 211 202 用于线路插座的设备插头，德国工业标准DIN EN 175301-803 215 733 |
规格：
|
型号 |
pmax. |
DN / Rp |
电磁铁号 |
订货号PG11 |
订货号 管道插口 |
Pmax.[VA] |
Imax.~ (AC)230 V |
开启 时间 |
安装尺寸 [mm] øa b c d e f |
重量 [kg] |
|
MVD 203/5 |
360 |
Rp 3/8 |
100 |
108 571 |
15 |
0,08 |
< 1 s |
50 60 90 60 113 140 |
0,85 |
|
|
MVD 205/5 |
360 |
Rp 1/2 |
100 |
013 102 |
270 486 |
15 |
0,08 |
< 1 s |
50 80 90 75 113 150 | 1 |
|
MVD 207/5 |
360 |
Rp 3/4 |
200 |
121 962 |
270 487 |
25 |
0,15 |
< 1 s |
75 100 135 85 160 200 | 2.4 |
|
MVD 210/5 |
360 |
Rp 1 |
200 |
013 490 |
270 488 |
25 |
0,15 |
< 1 s |
75 110 170 90 165 200 |
2,45 |
|
MVD 215/5 |
200 |
Rp 1 1/2 |
280 |
015 446 |
270 489 |
60 |
0,26 |
< 1 s |
80 150 170 116 215 255 |
4,3 |
|
MVD 220/5 |
200 |
Rp 2 |
300 |
011 767 |
60 |
0,3 |
< 1 s |
95 170 170 116 215 260 |
5,9 |
|
|
MVD 2065/5 |
200 |
DN 65 |
400 |
169 390 |
100 |
0,48 |
< 1 s |
115 290 221 185 315 330 | 12,7 |
f = 电磁圃安装的位置需 d = 最大宽度

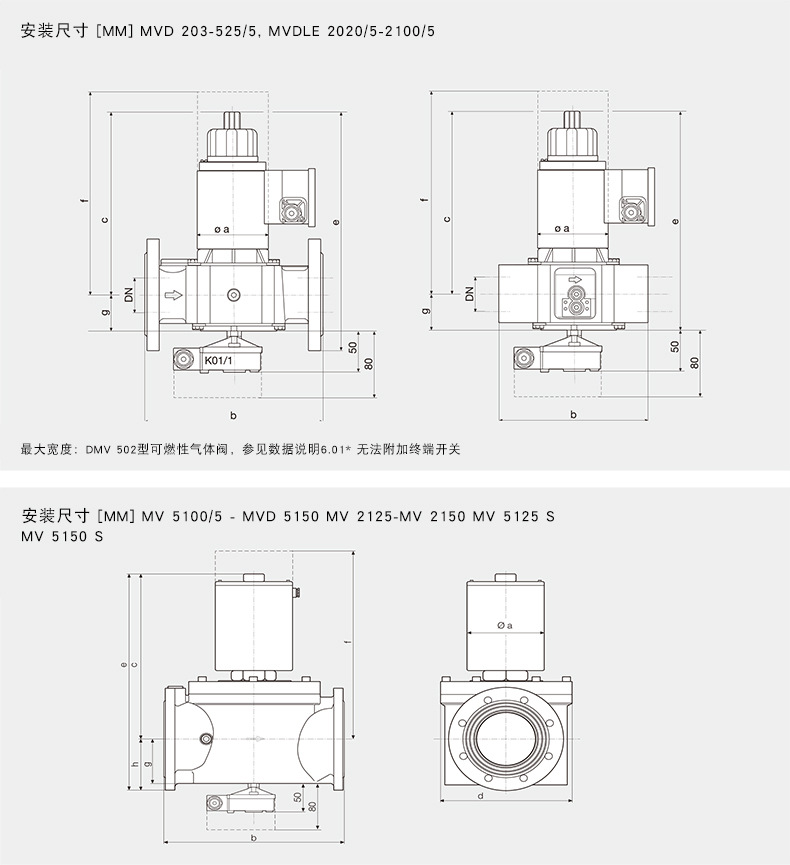

安装尺寸：

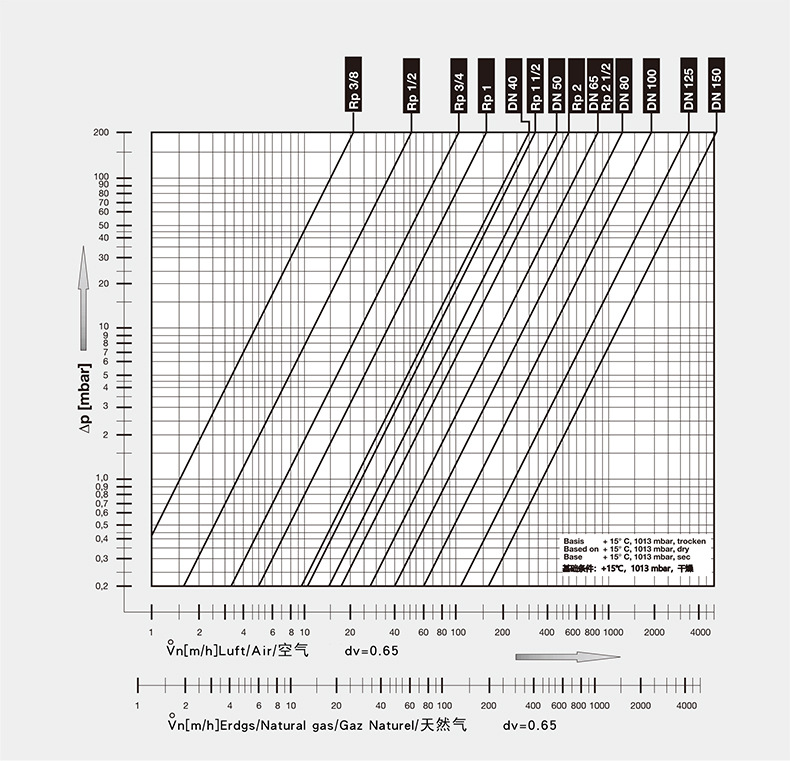

流量图：

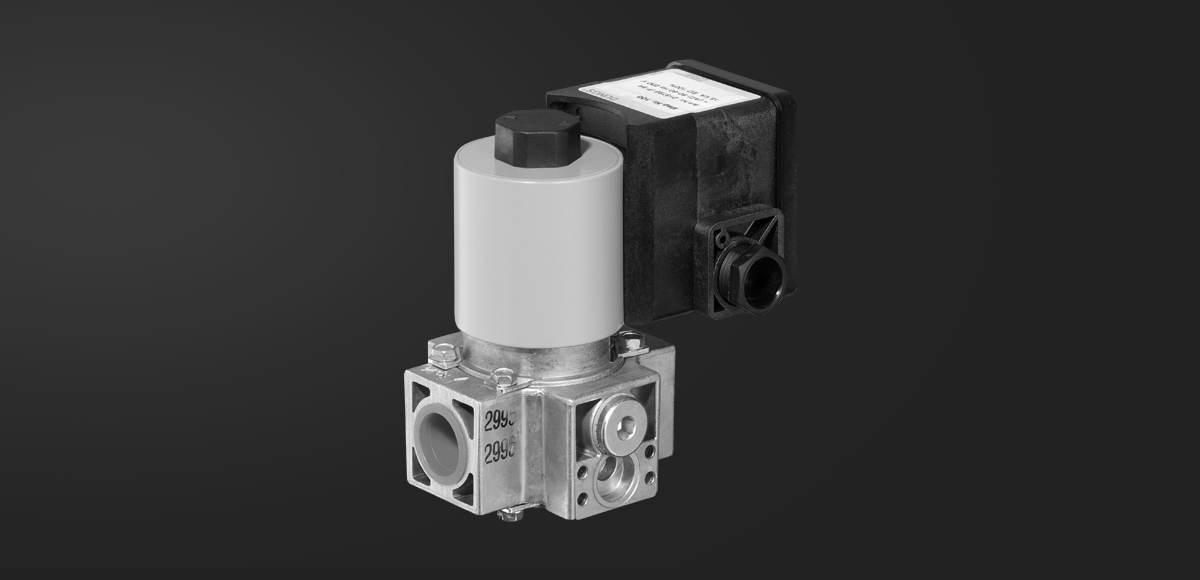

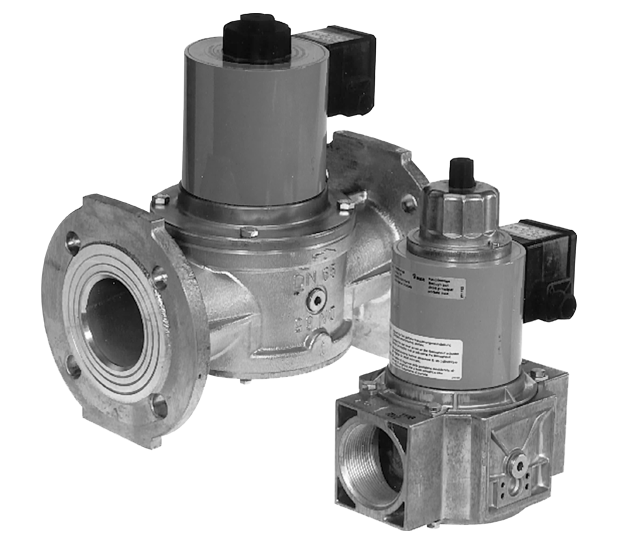

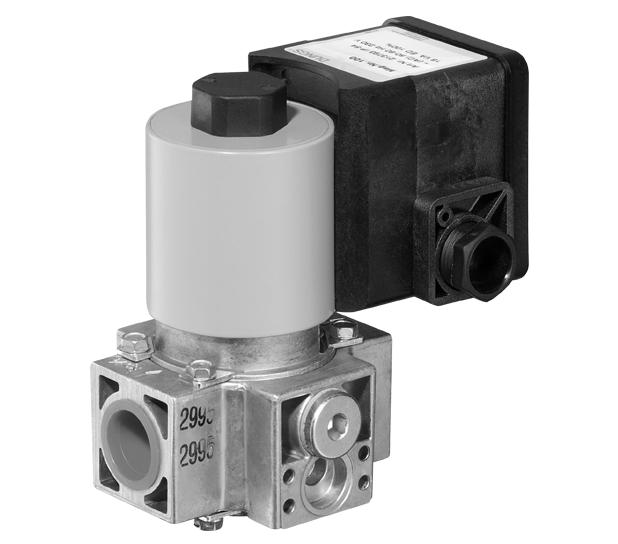

实景拍摄：
