燃气用具压力调节器
——————————————————————————

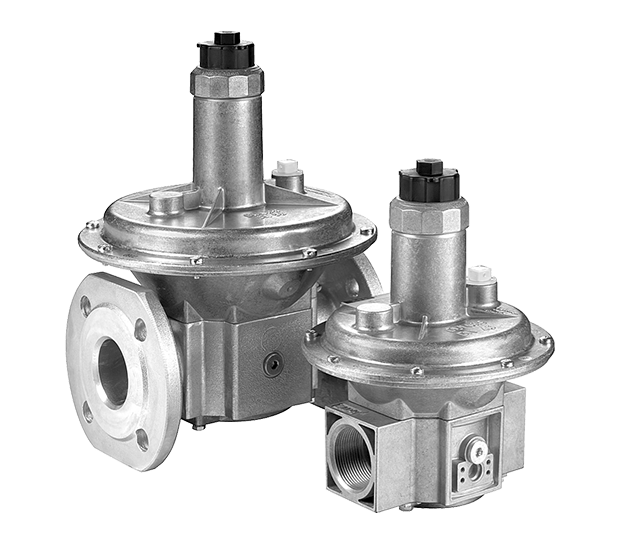

FRS 7../6螺纹和FRS5……法兰平衡式压力调节器是具有可调设定值的弹簧加载式压力调节器。两者都有一个内部传感器来调节输出压力。
描述：
FRS 7../6螺纹和FRS5……法兰平衡式压力调节器是具有可调设定值的弹簧加载式压力调节器。两者都有一个内部传感器来调节输出压力。
-输入压力高达10PSI（详见规范）和NPT½“到NPT 3”螺纹连接（FRS 7../6）-输入压力高达7 PSI和DN 40至DN 150法兰连接（FRS5…法兰）-重型隔膜结构，以保障耐久性和强度。-稳定、精确、瞬时调节出口压力。-锁定式调节器（详见第2页和第3页）。-工厂安装了排气限制器。审查通风管道要求的适用规范。
应用：
FRS系列气体压力调节器被推荐用于工业和商业应用，它们被设计用于电器、高强度电器、使用直接火花点火或热表面点火的电器，以及其他需要高性能调节器的应用。FRS适用于干式天然气、丙烷、丁烷、空气和惰性气体。FRS不含任何有色金属，适用于体积不超过0.1 %、干H2 S的气体。A“干”气体的露点低于+15°F，其相对湿度小于60 %。
FRS弹簧加载的压力调节器与可调的设定值弹簧。用于调节输出压力的内部传感器。
规格：
| 车身尺寸(FRS 7../6螺纹系列）管道尺寸（NPT型） |
705/6 707/6 710/6 712/6 715/6 720/6 725/6 730/6 1/2“ 3/4“ 1“ 1 1/4“ 1 1/2“ 2“ 2 1/2“ 3“ |
|
本体尺寸(FRS 5...flanged系列） 管路尺寸（ISO型焊接法兰） |
5040 5050 5065 5080 5100 5125 5150 1-1/2“ 2“ 2-1/2“ 3“ 4“ 5“ 6“ Connection flange as per DIN 2501 Part 1: Fits preweld flanges as per DIN 2633 (PN 16) |
| 最高的进口操作压力FRS 7../6 |
在环境+5至+160°F下的7 PSI（500 mbar），出口4-80“W.C. 5PSI（350mbar）适用于CSA认证。 10 PSI（690 mbar）版本可在环境+5到+160°F和出口4-80“宽 |
| 最高的进口操作压力FRS5……用法兰连接 |
7 PSI（500 mbar）+5°F to +150°F（-15°C to +70°C）、 5PSI（350mbar）适用于CSA认证 |
| 控制的输入压力范围FRS 7../6 FRS 5...法兰 |
2英寸W.C.到200英寸。W.C. (5毫巴到500毫巴） 2英寸。W.C.到200英寸。W.C. (5毫巴至500毫巴） |
|
最高的车身压力 FRS 7../6 FRS 5...用法兰连接 |
15 PSI（1000 mbar） 10 PSI（700 mbar） |
| 输出压力范围 | 1英寸W.C.到80英寸。W.C. (2.5毫巴至200毫巴）。请参见下面的春季选择。 |
| 与气体接触的材料 |
外壳：铝、钢（无有色金属） 密封件和隔膜：基于nbr的橡胶 |
|
环境温度FRS 7../6 环境温度FRS5……用法兰连接 |
+5°F到+160°F，通过高达10 PSI来调节行为（+/- 10%的设定值）。 -40°F到+160°F高达5 PSI：隔膜片适用于低温，但可能有超出范围的调节行为。 CSA认证为-40°F到+160°F，最多为5 PSI。 +5°F至+150°F，最多可达7 PSI（-15°C至+65°C） |
| 安装位置 | 调节器圆顶从垂直直立到水平卧 |
| 排气管路连接/排气限制器 | 高达1英寸的NPT为G1/4”，1 1/4及以上的NPT为G1/2”。FRS还安装了工厂安装的排气限制器，在大气隔膜破裂时，将气体逸出限制在0.5 CFH @ 5 PSI以下。除非有管辖权的当局另有接受，否则需要通风。 |
| 翻下的 | 额定20：1 |
| 滞后和下降 | 对于高达7 PSI的入口，滞后/重复性小于10%。在20：1时的平均下降率为10%。 |
| 锁定额定值 |
•FRS符合ANSI Z.21.80/CSA 6.22作为I类，它允许锁定等级不超过150%或5英寸。W.C，以较大者为准。 •FRS满足EN 88-1作为SG30，这允许锁定高达+30%的出口压力。 •详情请参见第3页上的锁止压力参数 |
锁定额定参数：
根据ANSI Z21.80，锁止被定义为不超过150 %或150 %的出口压力。W.C，在下游安全截止阀关闭2秒后，超过设定值，存在以下两种情况： 1)出口压力设定为弹簧的最高设定值，2)调节器设定为最大容量或流量，调节器将把锁定压力控制在可接受的范围内。这意味着在一个给定的应用程序中，锁定值大于150 %或5英寸。W.C可能会发生，这取决于进口压力、调节器的出口压力、调节器的流量、调节器下游和安全关闭阀上游的管路体积。根据EN 88-1的规定，在下游截止阀在30秒内缓慢关闭后，锁定值为出口压力设定值的30%的+。因此，在给定的应用程序中，锁定值大于+30 %或5 in。W.C可能会发生，这取决于入口压力、调节阀的出口压力、调节阀的流量、调节阀下游和安全截止阀上游的管道体积。如果在给定的应用中，锁止压力过高，使用以下一种或多种应降低锁止压力：1)增加调节器的尺寸。2）增加调节器下游和安全截止阀上游的管道体积。3）降低进口压力。4）降低出口压力。5）降低流量。
出口压力弹簧选择（出口压力值用于水平管道安装）
输出压力由可调弹簧的力来控制。压力调节器配有蓝色弹簧No. 4。通过交换弹簧，还可以获得其他的输出压力。垂直安装时，减去1英寸宽
规格：
|
弹簧范围（W.C.） 弹簧颜色 |
1到3.6棕色， 而不是CSA |
2到5个 白色 |
2.8至8 橙色 |
4至12个 蓝色标准 |
10至22 红色 |
12至28 黄色 |
24至40 黑色 |
40至60 粉红色 |
60到80个灰色， 而不是CSA |
|
FRS 705/6 |
229817 |
229818 |
229820 |
229821 |
229822 |
229823 |
229824 |
229825 |
229826 |
|
FRS 707/6 |
229833 |
229834 |
229835 |
229836 |
229837 |
229838 |
229839 |
229840 |
229841 |
|
FRS 710/6 |
229842 |
229843 |
229844 |
229845 |
229846 |
229847 |
229848 |
229849 |
229850 |
|
FRS 712/6, 715/6,5040 |
229851 |
229852 |
229853 |
229854 |
229869 |
229870 |
229871 |
229872 |
229873 |
|
FRS 720/6 & 5050 |
229874 |
229875 |
229876 |
229877 |
229878 |
229879 |
229880 |
229881 |
229882 |
|
FRS 725/6, 730/6, 5065, 5080 |
229883 |
229884 |
229885 |
229886 |
229887 |
229888 |
229889 |
229890 |
229891 |
|
FRS 5100 |
229892 |
229893 |
229894 |
229895 |
229896 |
229897 |
229898 |
229899 |
229900 |
|
FRS 5125 |
229901 |
229902 |
229903 |
229904 |
229905 |
229906 |
229907 |
229908 |
243416 |
|
FRS 5150 |
229909 |
229910 |
229911 |
229912 |
229-913 |
229914 |
229915 |
229916 |
243417 |
FRS法兰配件：
| 规格 | 法兰描述 |
每个法兰上的 孔的数量 |
法兰顺序No. | 螺栓尺寸 | **螺栓顺序No. | ***垫片顺序No. |
|
FRS 5040 |
1 1/2英寸ISO法兰 | 4 |
227137 |
M16x55 |
135930 |
267463 |
|
FRS 5050 |
2英寸ISO法兰 | 4 |
227138 |
M16x65 |
135930 |
267464 |
|
FRS 5065 |
2 1/2英寸ISO法兰 | 4 |
227139 |
M16x65 |
135930 |
267465 |
|
FRS 5065 |
2 1/2英寸的ISO到NPT | 4 |
243690 |
M16x65 |
135930 |
267465 |
|
FRS 5080 |
3英寸ISO法兰 | 8 |
227140 |
M16x65 |
135930 |
267466 |
|
FRS 5080 |
3英寸ISO到NPT | 8 |
243219 |
M16x65 |
135930 |
267466 |
|
FRS 5100 |
4英寸ISO法兰 | 8 |
227141 |
M16x65 |
135930 |
267467 |
|
FRS 5125 |
5英寸ISO法兰 | 8 |
227142 |
M16x75 |
148830 |
267468 |
|
FRS 5150 |
6英寸ISO法兰 | 8 |
227143 |
M20x80 |
135950 |
030403 |

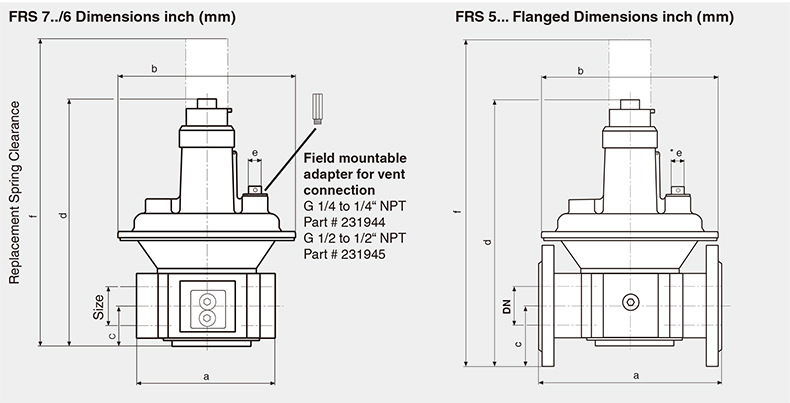

尺寸：
规格：
| FRS 7../6螺纹名称 |
最大值可订购No. 7 PSI。 |
订购No. 10 PSI。 | 尺寸 |
a（mm) |
b（mm) | c（mm) | d（mm) | e（mm) | f（mm) | 重量(kg) |
|
FRS 705/6 |
229595 |
269318 |
NPT 1/2 |
2.9 75 |
4.5 115 |
0.9 24 |
5.6 143 |
G 1/4 |
8.9 225 |
1.3 0.6 |
|
FRS 707/6 |
229608 |
267003 |
NPT 3/4 |
3.9 100 |
5.1 130 |
1.1 28 |
6.5 165 |
G 1/4 |
9.6 245 |
2.2 1.0 |
|
FRS 710/6 |
229609 |
267005 |
NPT 1 |
4.3 110 |
5.7 145 |
1.3 6 |
7.5 190 |
G 1/4 |
12.2 310 |
2.6 1.2 |
|
FRS 712/6 |
229610 |
267007 |
NPT 1 1/4 |
5.9 150 |
7.7 195 |
1.6 40 |
9.8 250 |
G 1/2 |
14.2 365 |
5.9 2.7 |
|
FRS 715/6 |
229611 |
267009 |
NPT 1 1/2 |
5.9 150 |
7.7 195 |
1.6 40 |
9.8 250 |
G 1/2 |
14.2 365 |
5.5 2.5 |
|
FRS 720/6 |
229612 |
267011 |
NPT 2 |
6.7 170 |
9.8 250 |
1.9 47 |
12.2 310 |
G 1/2 |
17.7 450 |
7.7 3.5 |
|
FRS 725/6 |
229613 |
269324 |
NPT 2 1/2 |
9.1 230 |
11.2 285 |
3.7 95 |
15.9 405 |
G 1/2 |
23.2 590 |
16.5 7.5 |
|
FRS 730/6 |
229614 |
269327 |
NPT 3 |
10.4 265 |
11.2 285 |
3.7 95 |
15.9 405 |
G 1/2 |
23.2 590 |
22.0 10.0 |
| FRS 5...法兰 | 订单No.内脉冲 | 订单No.外脉冲 | 压力max | 尺寸 | a（mm) | b（mm) | c（mm) | d（mm) | e（mm) | f（mm) | 重量(kg) |
|
FRS 5040 |
065144 |
214474 |
7 |
DN 40 (1 1/2“) |
7.9 200 |
7.7 195 |
2.6 65 |
11.0 280 |
G 1/2 |
15.6 395 |
7.7 3.5 |
|
FRS 5050 |
065151 |
183600 |
7 |
DN 50 (2“) |
9.1 230 |
9.9 250 |
3.0 75 |
13.4 340 |
G 1/2 |
18.9 480 |
11.0 5.0 |
|
FRS 5065 |
058792 |
183930 |
7 |
DN 65 (2 1/2“) |
11.4 290 |
11.2 285 |
3.7 95 |
16.0 405 |
G 1/2 |
23.2 590 |
16.5 7.5 |
|
FRS 5080 |
079681 |
not available |
7 |
DN 80 (3“) |
12.2 310 |
11.2 285 |
3.7 95 |
16.0 405 |
G 1/2 |
23.2 590 |
22.1 10.0 |
|
FRS 5100 |
082552 |
211019 |
7 |
DN 100 (4“) |
13.8 350 |
13.8 350 |
4.1 105 |
19.5 495 |
G 1/2 |
29.9 760 |
35.3 16.0 |
|
FRS 5125 |
013250 |
208301 |
7 |
DN 125 (5“) |
15.8 400 |
15.8 400 |
5.3 135 |
25.0 635 |
G 1/2 |
39.4 1000 |
61.7 28.0 |
|
FRS 5150 |
013268 |
208302 |
7 |
DN 150 (6“) |
18.9 480 |
18.9 480 |
6.3 160 |
30.7 780 |
G 1/2 |
46.5 1180 |
83.8 38.0 |

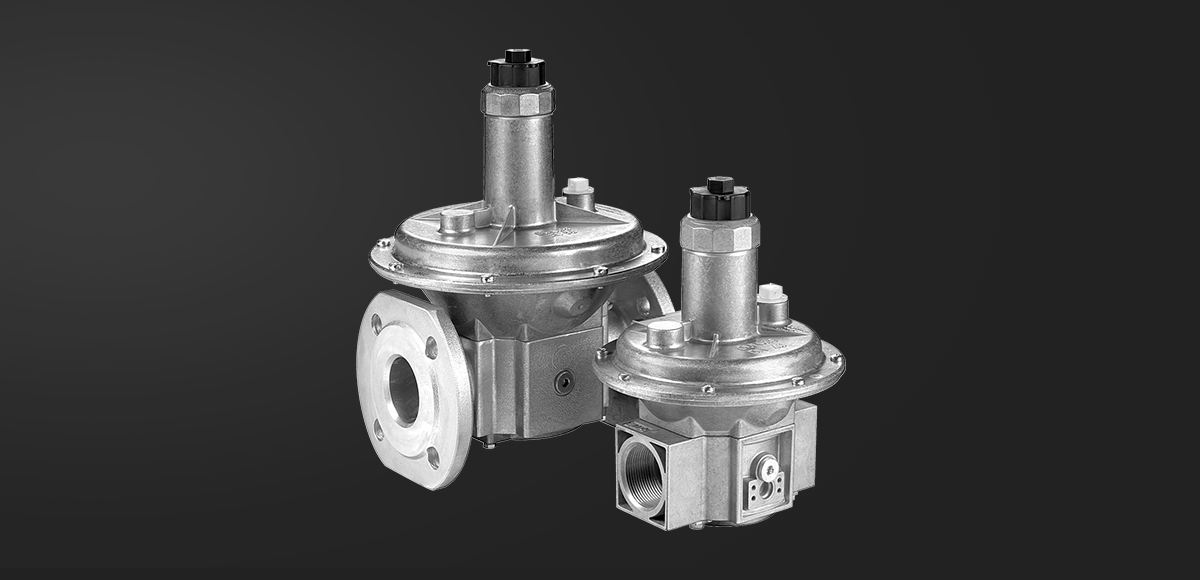

实景拍摄：
