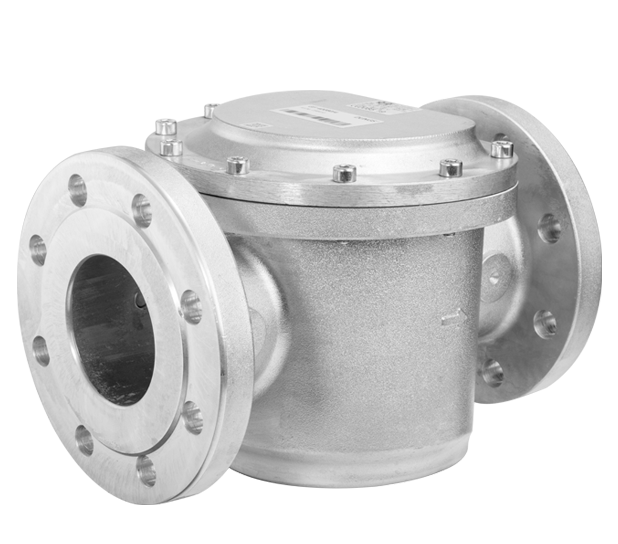

气体和空气过滤器
——————————————————————————
应用领域：GF/1、GF/3、GF/4型气体和空气过滤器，用于保护下游配件。适用于1、2、3族气体和其他中性气体介质的过滤器。
技术参数：
内部煤气管道的过滤器。DIN3386（最大5 bar），高粉尘存储容量。螺纹连接GF/1：acc。ISO 7/1法兰连接件GF/3、GF/4：acc。DIN EN 1092-1
应用领域：
GF/1、GF/3、GF/4型气体和空气过滤器，用于保护下游配件。适用于1、2、3族气体和其他中性气体介质的过滤器。
| 规格 | GF ... /1螺纹版本 | GF ... /3/4法兰版本 |
| 通称[标称]直径 |
Rp ½ - Rp 2 (ISO 7/1) |
DN 25 - DN 200 (DIN EN 1092-1) |
| 最高的工作电压 |
GF 10…/1 1 bar (100 kPa) GF 60…/1 6 bar (600 kPa) |
GF 60…/3 6 bar (600 kPa) GF 60…/4 6 bar (600 kPa) |
| 最高的流速 |
≤ 20 m/s |
≤ 20 m/s |
| 环境温度 |
-15 °C to +80 °C |
-15 °C to +80 °C |
| 孔宽度滤波器元件 |
≤ 50 µm |
≤ 50 µm |
| 材料 |
外壳：铝密封：NBR过滤器插入件： 聚烯烃纤维过滤器架：POM |
外壳：铝密封：NBR过滤器插入： 聚丙基羊毛框架：钢镀锌 |
| 测量连接DIN ISO 228 |
滤芯上游/下游，位于壳体盖上： GF 10.../1： G¼测试接头（MS） GF 60.../1： G¼密封塞（VS） |
滤芯上游/下游，壳体两侧： G¼密封塞（VS） |
| 安装位置 | 位置：帽垂直 | 位置：帽垂直 |
| 物品名称 | 订单号 |
pmax. [bar] |
Rp |
测量连接 |
|
GF 1005/1 |
066191 |
1 |
Rp ½ |
MS |
|
GF 1007/1 |
066209 |
1 |
Rp 3/4 |
MS |
|
GF 1010/1 |
066217 |
1 |
Rp 1 |
MS |
|
GF 1015/1 |
066225 |
1 |
Rp 1½ |
MS |
|
GF 1020/1 |
066233 |
1 |
Rp 2 |
MS |
|
GF 6005/1 |
228073 |
6 |
Rp ½ |
VS |
|
GF 6007/1 |
228074 |
6 |
Rp 3/4 |
VS |
|
GF 6010/1 |
228075 |
6 |
Rp 1 |
VS |
|
GF 6015/1 |
228076 |
6 |
Rp 1½ |
VS |
|
GF 6020/1 |
228077 |
6 |
Rp 2 |
VS |
|
GF 60025/3 |
279861 |
6 |
25 |
VS 4 x G ¼ |
|
GF 60040/3 |
279853 |
6 |
40 |
VS 4 x G ¼ |
|
GF 60050/4 |
279854 |
6 |
50 |
VS 4 x G ¼ |
|
GF 60065/4 |
279855 |
6 |
65 |
VS 4 x G ¼ |
|
GF 60080/4 |
279856 |
6 |
80 |
VS 4 x G ¼ |
|
GF 60100/4 |
279857 |
6 |
100 |
VS 4 x G ¼ |
|
GF 60125/3 |
279858 |
6 |
125 |
VS 4 x G ¼ |
|
GF 60150/3 |
279859 |
6 |
150 |
VS 4 x G ¼ |
|
GF 60200/3 |
279860 |
6 |
200 |
VS 4 x G ¼ |

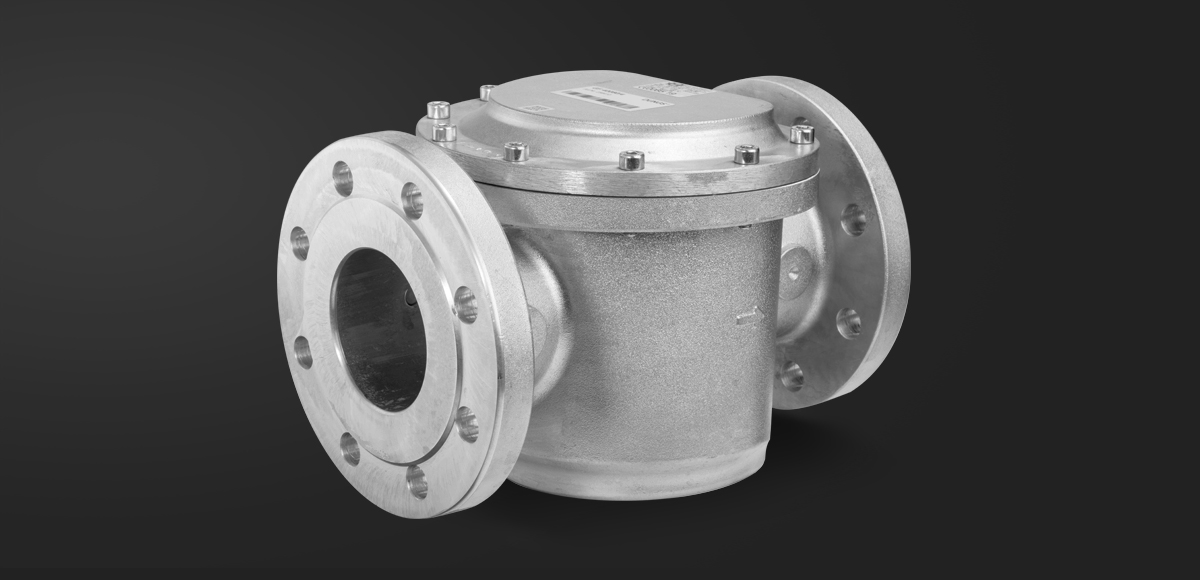

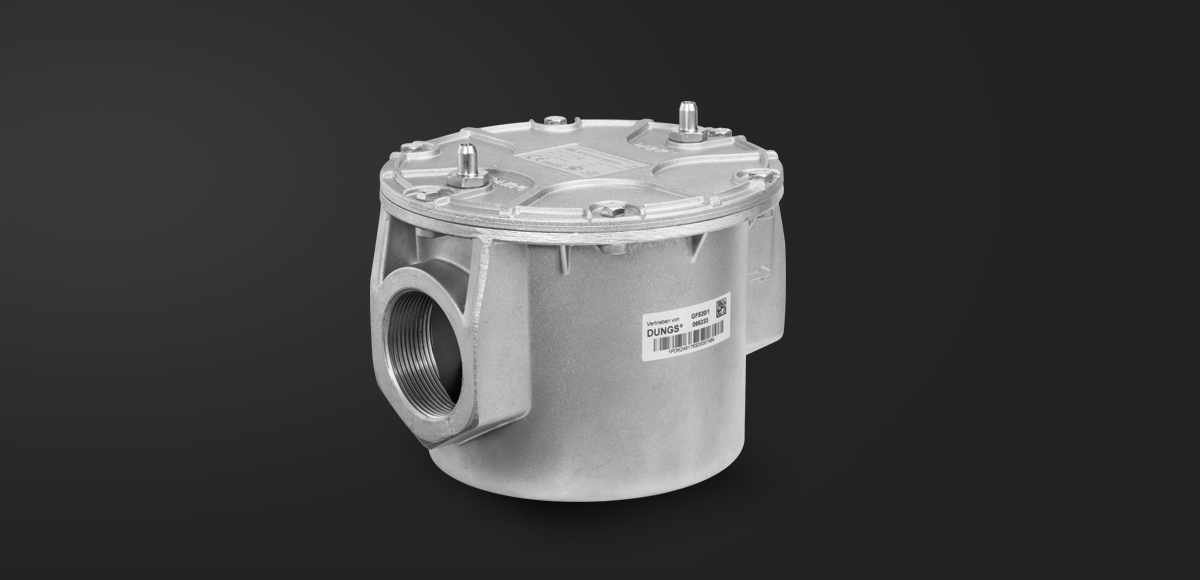

实景拍摄：
