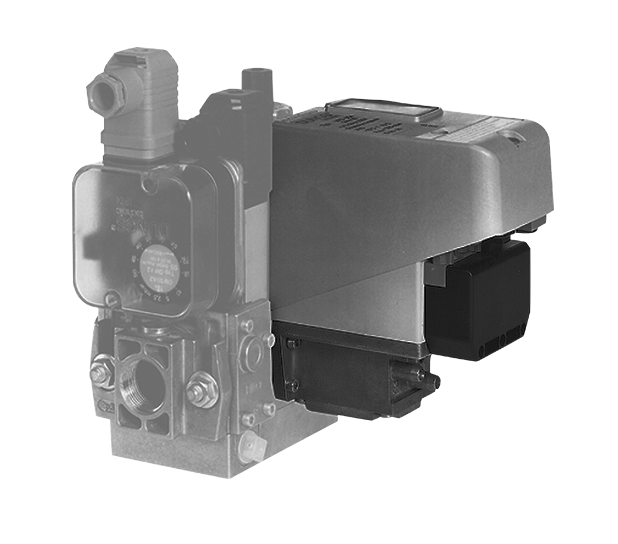

冬斯VPS508系列阀门验证系统
燃烧器配件
——————————————————————————
应用领域：单阀、DMV双电磁阀和充气阀证明系统。VPS 508也可用于监测高达DN 100的扣电磁阀，有或没有旁通连接。针对燃气电机的24 VDC设计。适用于气体族1、2、3和其他中性气体介质的气体。VPS 508 根据EN161，A类和B类的自动截止阀的阀门证明系统VPS 508可用于任何其他阀门，其在反流方向的密封性通过结构排除了在流动方向的泄漏。VPS 508适用于EN161A和B级的所有扣阀。
——————————————————————————
应用领域：单阀、DMV双电磁阀和充气阀证明系统。VPS 508也可用于监测高达DN 100的扣电磁阀，有或没有旁通连接。针对燃气电机的24 VDC设计。适用于气体族1、2、3和其他中性气体介质的气体。VPS 508 根据EN161，A类和B类的自动截止阀的阀门证明系统VPS 508可用于任何其他阀门，其在反流方向的密封性通过结构排除了在流动方向的泄漏。VPS 508适用于EN161A和B级的所有扣阀。
技术说明书:
VPS 508是扣多个执行器的阀门证明系统。阀门证明系统符合EN 1643：-设备在允许运行范围内独立于残余压力运行。-测试体积≤8 l -现场不需要设置工作-短测试周期：最小。10 s, max.48 s -通过LED显示-系列04和S05可能的外部故障显示-适用于TRD系统-通过插头连接S03可能的电气连接。根据DIN 4791，触点分配不需要重新接线。- S04和S05：通过PG 13.5电缆进入的螺钉端子处的电气连接。
应用领域：
单阀、DMV双电磁阀和充气阀证明系统。VPS 508也可用于监测高达DN 100的扣电磁阀，有或没有旁通连接。针对燃气电机的24 VDC设计。适用于气体族1、2、3和其他中性气体介质的气体。
VPS 508 根据EN161，A类和B类的自动截止阀的阀门证明系统VPS 508可用于任何其他阀门，其在反流方向的密封性通过结构排除了在流动方向的泄漏。VPS 508适用于EN161A和B级的所有扣阀。
规格：
| 工作电压 |
max. 500 mbar (50 kPa) |
| 试验体积 |
≥ 1.5 l ≤ 8.0 l |
| 电机泵的压力增加 |
≈ 20 mbar |
| 标称电压，频率 | 请参考类型概述，第11页 |
| 评级要求 | 在泵送时间内，大约是在。60 VA，在操作中为17 VA |
| 由客户提供 | 10一个快动作或6.3一个慢动作的保险丝 |
| 安装在外壳盖上的保险丝，可更换 | 微熔丝6.3慢吹L 250 V；IEC-127-2/III（DIN 41 662） |
| 合闸[开关]电流 |
运行输出 VPS 508 S03, S04, S05: max. 4 A 参考电机启动电流！ 干扰输出 VPS 508 S04, S05: max.1A |
| 保护度 |
VPS 508 S04, S05: IP 54 |
| 环境温度 |
50 Hz 230 VAC -15 °C to +70 °C others: -15 °C to +60 °C |
| 释放时间 | 约为。10 - 48 s，取决于测试体积和输入压力 |
| 灵敏限 | max.50 l/h在入口压力为< 50 mbar时，由于运行模式，限制压力速率低于每小时50 l的空气。这允许了涉及低入口压力的应用。 |
| 开关控制持续时间 |
ED |
| 最高的测试周期的次数 | 10/h.执行3个以上连续测试周期后至少等待2分钟。 |
| 安装位置 | 垂直，水平，而不是倒立 |
|
Media |
气体族1、2、3、污水和沼气（干燥，硫化氢<0.1%）和其他气体介质中丁烷含量<为60 %的气体 |
尺寸图：
实景拍摄：
