RWF55.50A9负荷控制器
燃烧器配件
——————————————————————————
- 大火运行时，燃烧器根据应用按比例点火或利用高于小火运行的燃料量分 2 段点火。利用 二进位输入 D2 可在比例和 2 段方式间切换。- 触点 D2 和 DG 打开时，燃烧器按比例燃烧。 - 触点 D2 和 DG 闭合时，燃烧器为 2 段火燃烧。
——————————————————————————
- 大火运行时，燃烧器根据应用按比例点火或利用高于小火运行的燃料量分 2 段点火。利用 二进位输入 D2 可在比例和 2 段方式间切换。- 触点 D2 和 DG 打开时，燃烧器按比例燃烧。 - 触点 D2 和 DG 闭合时，燃烧器为 2 段火燃烧。
运行模式
小火运行表示锅炉消耗较低的能量。2 位调节器可以启动和关闭燃烧器，例如恒温器，借此利用燃烧器释放的继电器 K1 调节设置的设定值。
恒温器功能 因此，将此调节特性称为恒温器功能。可调整的切换差确保以降低磨损的原则选择燃烧器的切换频率。
加热调节器 比例调节和 2 段运行：实测值在开启阈值HYS1和断开阈值 HYS3 之间浮动。
冷却调节器 将调节器的控制作用设置为冷却调节器时，HYS4 和 HYS6 温度有效。在此，燃烧器释放继电器 K1 适用于冷却装置。
大火运行表示锅炉消耗较多的能量，同时燃烧器始终处于启动状态。小火运行时，热负荷的增加导致限值开始低于开启阈值 HYS1时，调节器不会立即切换至较高的燃烧器功率。超出可调整的反应阈值 (q) 时，首先，调节器检查调节偏差动态，之后才接通较高的功率 (A)。
运行模式转换
- 大火运行时，燃烧器根据应用按比例点火或利用高于小火运行的燃料量分 2 段点火。利用 二进位输入 D2 可在比例和 2 段方式间切换。
- 触点 D2 和 DG 打开时，燃烧器按比例燃烧。 - 触点 D2 和 DG 闭合时，燃烧器为 2 段火燃烧。

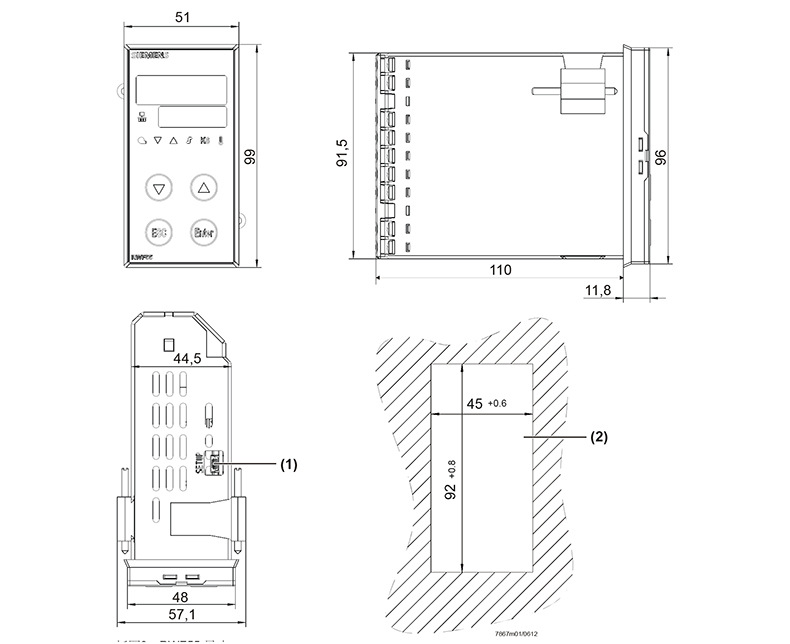

尺寸：

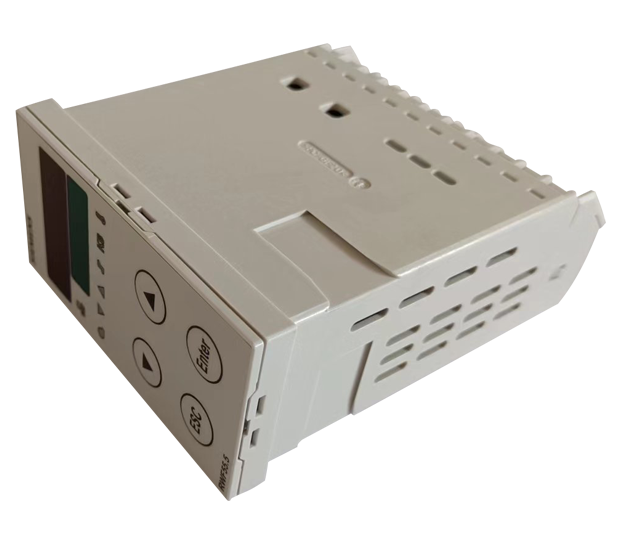

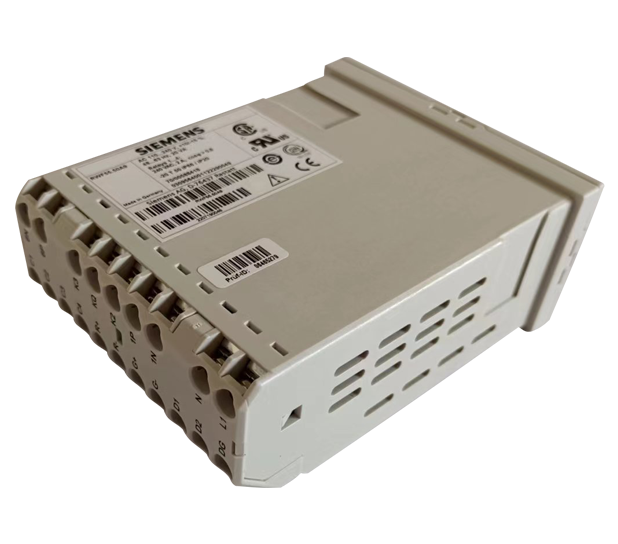

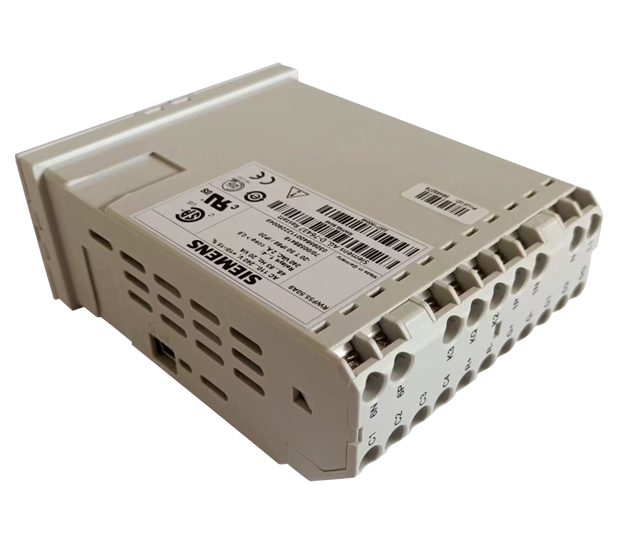

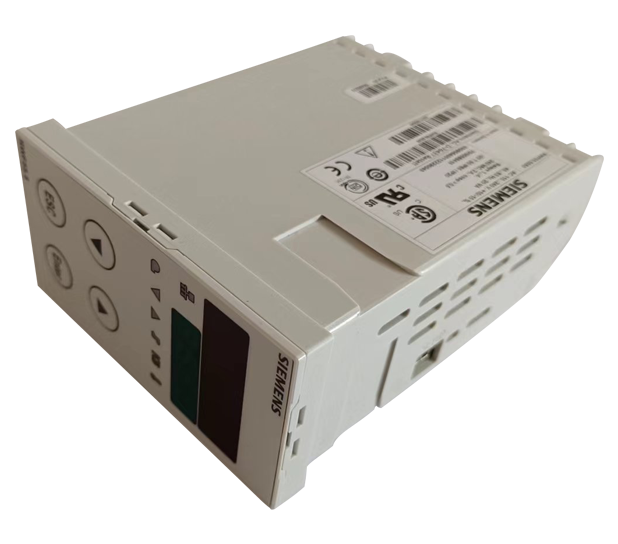

实景拍摄：
