LFL1.122燃烧器控制器
——————————————————————————
应用:1、扩散式燃烧器或具有点火火焰的鼓风燃烧器控制和监测 2、适用于大中型功率 3、适用于间歇运行（每 24 小时至少控制停机 1 次） 4、 可通用于分段式或比调式燃烧器 5、适用于直燃式空气加热器(WLE) 6、适用于双燃料燃烧器 7、根据 DIN EN 298 检测并批准结构模型借助火焰探测器 QRA2 / QRA4 / QRA10 或离子棒确保火焰监控。系列 01 和 02 在点火燃烧器安全时间上不同于配备点火燃风门挡板的燃烧器。可提LFL1.638 型大功率的大气式燃烧器。
应用:
1、扩散式燃烧器或具有点火火焰的鼓风燃烧器控制和监测 2、适用于大中型功率 3、适用于间歇运行（每 24 小时至少控制停机 1 次） 4、 可通用于分段式或比调式燃烧器 5、适用于直燃式空气加热器(WLE) 6、适用于双燃料燃烧器 7、根据 DIN EN 298 检测并批准结构模型借助火焰探测器 QRA2 / QRA4 / QRA10 或离子棒确保火焰监控。系列 01 和 02 在点火燃烧器安全时间上不同于配备点火燃风门挡板的燃烧器。可提LFL1.638 型大功率的大气式燃烧器。
型号简介：
|
产品 编号 |
BPZ:LFL1.122 |
BPZ:LFL1.133 |
BPZ:LFL1.322 |
BPZ:LFL1.333 |
BPZ:LFL1.335 |
BPZ:LFL1.622 |
BPZ:LFL1.635 |
BPZ:LFL1.638 |
|
t1 |
10 |
9 |
36 |
31 |
37 |
65 |
66 |
66 |
|
TSA |
2 |
3 |
2 |
3 |
2,5 |
2 |
2,5 |
2,5 |
|
TSA |
2 |
3 |
2 |
3 |
5 |
2 |
5 |
5 |
|
t3 |
4 |
3 |
4 |
6 |
5 |
4 |
5 |
5 |
|
t3 |
4 |
- |
4 |
6 |
2,5 |
4 |
2.5 |
2,5 |
|
t4 |
6 |
6 |
10 |
11,5 |
12,5 |
10 |
12,5 |
12,5 |
|
t4 |
6 |
- |
10 |
11,5 |
15 |
10 |
15 |
15 |
|
t5 |
4 |
3 |
10 |
11,5 |
12,5 |
10 |
12,5 |
12,5 |
|
t6 |
10 |
14,5 |
12 |
18 |
15 |
12 |
15 |
15 |
|
t7 |
2 |
3 |
2 | 3 |
2,5 |
2 |
2,5 |
2,5 |
|
t8 |
30 |
29 |
65 |
69 |
74 |
95 |
103 |
103 |
|
t9 |
2 |
3 |
2 | 3 |
5 |
2 |
5 |
7,5 |
|
t10 |
6 |
6 |
8 | 11.5 |
10 |
8 | 10 |
10 |
|
t11 |
任意 |
任意 |
任意 |
任意 |
任意 |
任意 |
任意 |
任意 |
|
t12 |
任意 |
任意 |
任意 |
任意 |
任意 |
任意 |
任意 |
任意 |
|
t13 |
10 |
14,5 |
12 |
17 |
15 |
12 |
15 |
15 |
|
t16 |
4 |
3 |
4 |
6 |
5 |
4 | 5 |
5 |
|
t20 |
32 |
60 |
- |
26 |
22 |
- | - | - |
技术参数:
通用设备参数LFL1 电源电压 AC 230 V –15% / +10%
AC 100 V –15%...AC 110 V +10%
电源频率 50...60 Hz ±6 %
仪器保险装置，嵌装 T6，3H250V 符合 DIN EN 60127
备用保险装置，外置 最大 10 A，惰性
重量 约 1000 g
耗电量 约 AC 3.5 VA
允许的安装位置 任意
防护等级 嵌装状态下 IP40，连接范围例外（端子插座）
防护类别 II
允许的端子 1 输入电流 最大 5 A，持续（峰值 20 A / 20 ms）
允许的控制端子 3、6、7、9...11、15...20 最大 4 A，持续（峰值 20 A / 20 ms）电流负载
所需的开关设备开关电容
-端子 4 和 5 之间 1 A, AC 250 V
-端子 4 和 12 之间 1 A, AC 250 V
-端子 4 和 14 之间 最小 1 A，AC 250 V
视端子 16…19 的负载而定
探测器导线允许的长度，标准电缆，单独敷设参见技术参数，火焰监控装置章节设
功率范围
-启动功率（无风机） 任意（点火 时）
-额定功率 任意
环境条件 存储 DIN EN 60721-3-1
气候条件 等级 1K3
机械条件 等级 1M2
温度范围 -20...+60 °C
湿度 <95% r.F.
运输 DIN EN 60721-3-2
气候条件 等级 2K3
机械条件 Klasse 2M2
温度范围 -20...+60 °C
湿度 <95% r.F.
运行 DIN EN 60721-3-3
气候条件 等级 3K3
机械条件 等级 3M3
温度范围 -20...+60 °C
湿度 <95% r.F.
安装高度 最多海平面以上 2000 m

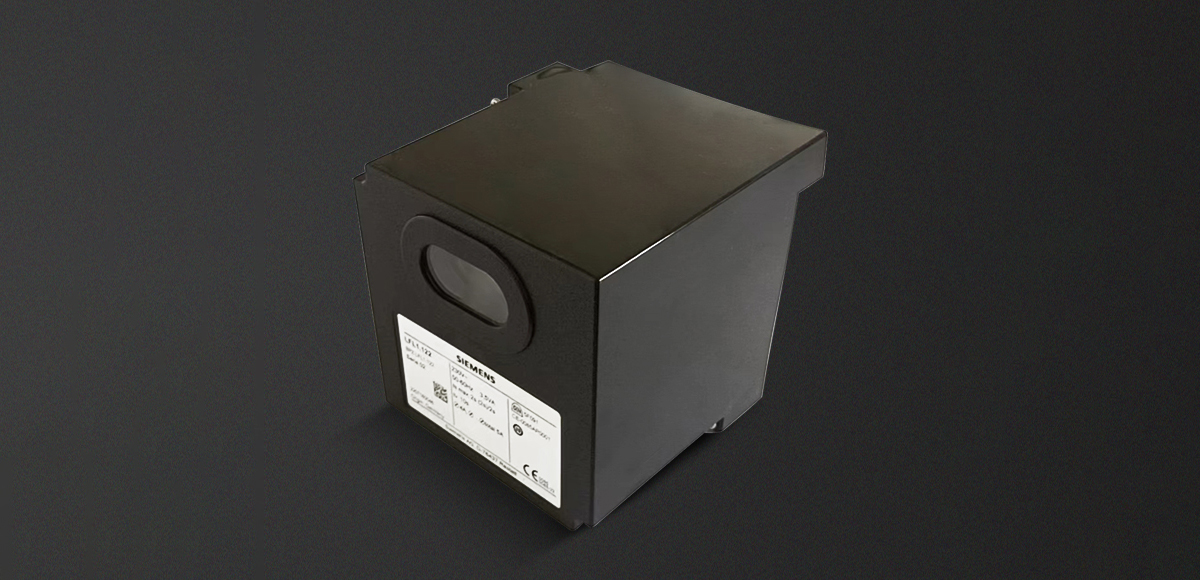

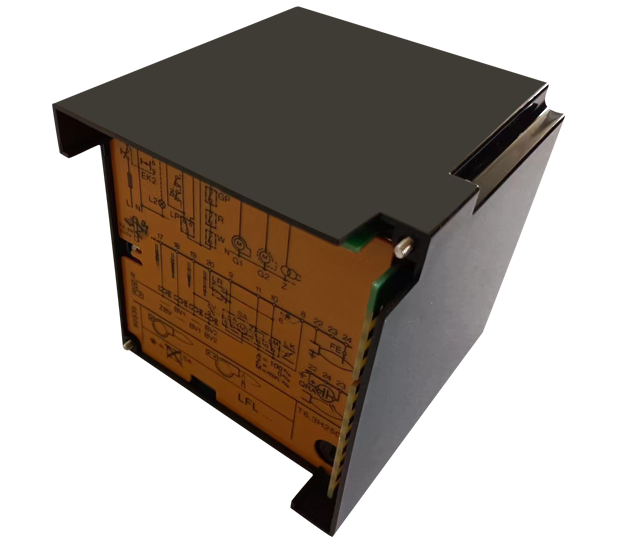

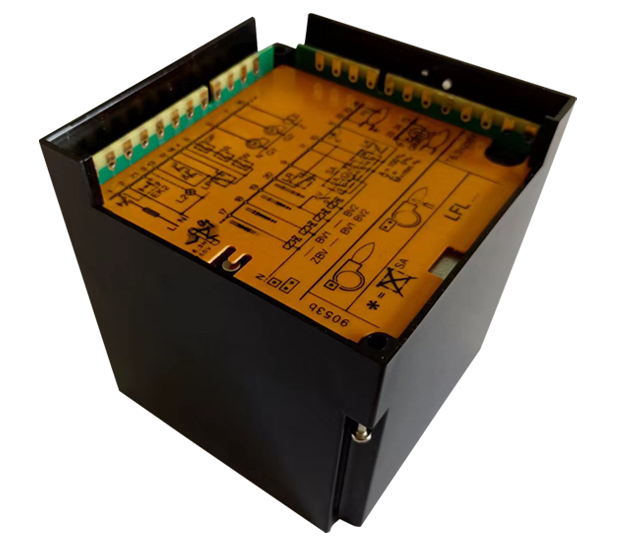

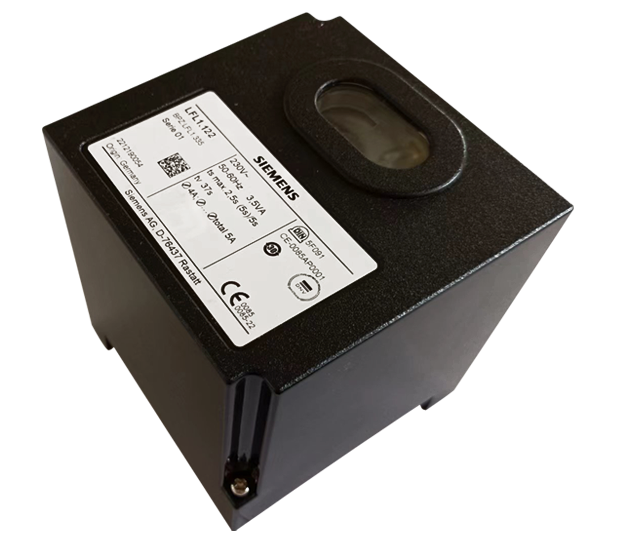

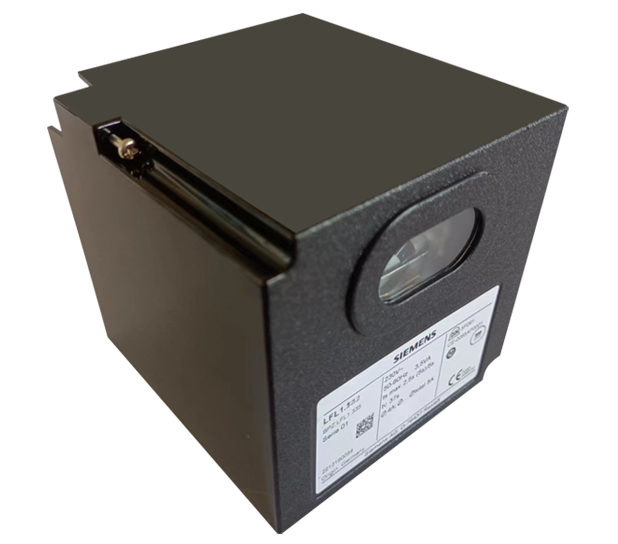

实景拍摄：
