西门子LGK16...程序控制器
——————————————————————————
-用于大中型功率的燃气, 燃油或双燃料通风式燃烧装置 -带自检功能的火焰信号放大器 -用于持续运行的多段位或可调节型大中型燃烧器-带有空气压力检测和可监控型气阀控制 -对于燃油燃烧器参考 EN 230: 2005
产品介绍：
-用于大中型功率的燃气, 燃油或双燃料通风式燃烧装置 -带自检功能的火焰信号放大器 -用于持续运行的多段位或可调节型大中型燃烧器
-带有空气压力检测和可监控型气阀控制 -对于燃油燃烧器参考 EN 230: 2005
应用：
自动燃烧炉配有自检火焰监控回路.
在下列情况下，火焰监控电路触发安全动作 ... :
... 火焰信号提前出线或缺失 ... 燃烧运行期间能够模拟火焰信号的火焰探测器、探测器导线和火焰信号放大器损坏
控制器可用于各种规定用于自检火焰监控系统或适当的燃油和燃气燃烧设备.
例如：
-持续运行的燃烧器 -间歇运行的燃烧器，可在高热负荷下连续运行超过 24 小时，例如带锅炉随动控制系统装置内的燃烧器 -属于《蒸汽炉技术规定》适用范围的燃烧器 (德意志联邦共和国 TRD 411 和 412) -因为特殊安全要求需要通过自检火焰监控系统监控的设备内燃烧器 -控制程序和控制器连接电路与 LAL2...和 LFL1...相同 (LFL1.148 除外) ，这样现有设备也可以配备自检控制器
只要 LFL1...监控的设备上所测得的探测器电流值非常好，以及 只要可提供或加装以下火焰探测器：
LGK16...的火焰监控
-火焰探测器 QRA53... / QRA55... -电离火焰探测器 -火焰探测器 QRA53... / QRA55...和电离火焰探测器一起，例如带点火燃烧装置的燃烧器，见数据表 N7712
技术参数：
一般设备参数 LOK16.../ LGK16... 电源电压 AC 220 V -15 %...AC 240 V +10 %
AC 100 V -15 %...AC 110 V +10 %
频率 50...60 Hz ±6 %
设备保险丝 T6, 3H250V，符合 DIN EN 60127
备用保险丝， 外部 最大 16 A，惰性
重量 Ca. 1,000 g
自身消耗 约 3.5 VA
允许的安装位置 任意
防护等级 安装状态为 IP40，接线范围 (端子插座) 除外
防护类别 II
端子 1 的允许输入电流 最大 5 A，符合 VDE 0660 AC3
允许的控制端子电流负载 最大 4 A，符合 VDE 0660 AC3
开关设备所需的控制功率
- 端子 4 和 5，4 和 12 之间 1 A，AC 250 V
- 端子 4 和 14 之间 根据端子 15, 16, 18,19 的负载(LGK16...: 16...19), min. 1 A，AC 250 V
环境条件 存储 DIN EN 60721-3-1
气候条件 等级 1K3
机械条件 等级 1M2
温度范围 -20...+60 ℃
湿度
运输 DIN EN 60721-3-2
气候条件 等级 2K3
机械条件 等级 2M2
温度范围 -20...+60 ℃
湿度
运行 DIN EN 60721-3-3
气候条件 等级 3K3
机械条件 等级 3M3
温度范围 -20...+60 ℃
湿度

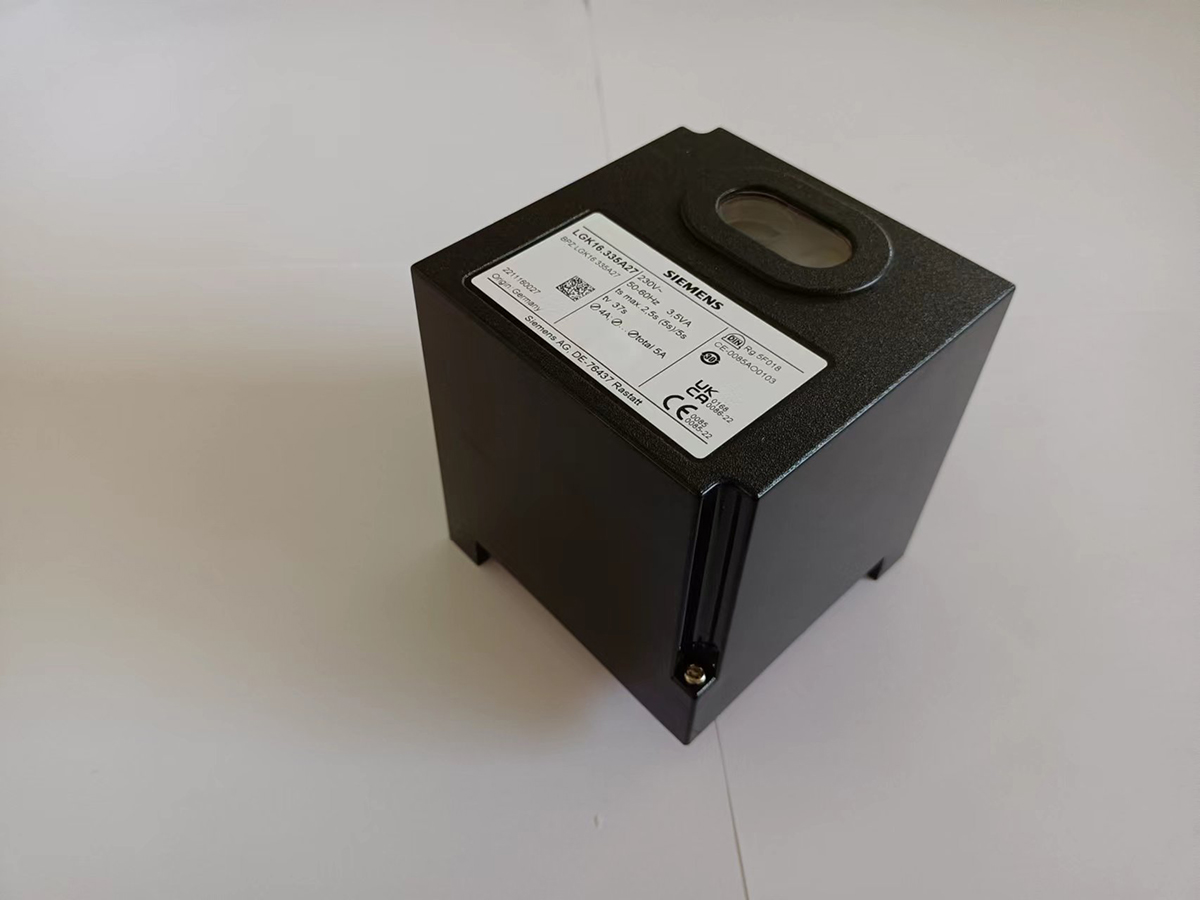

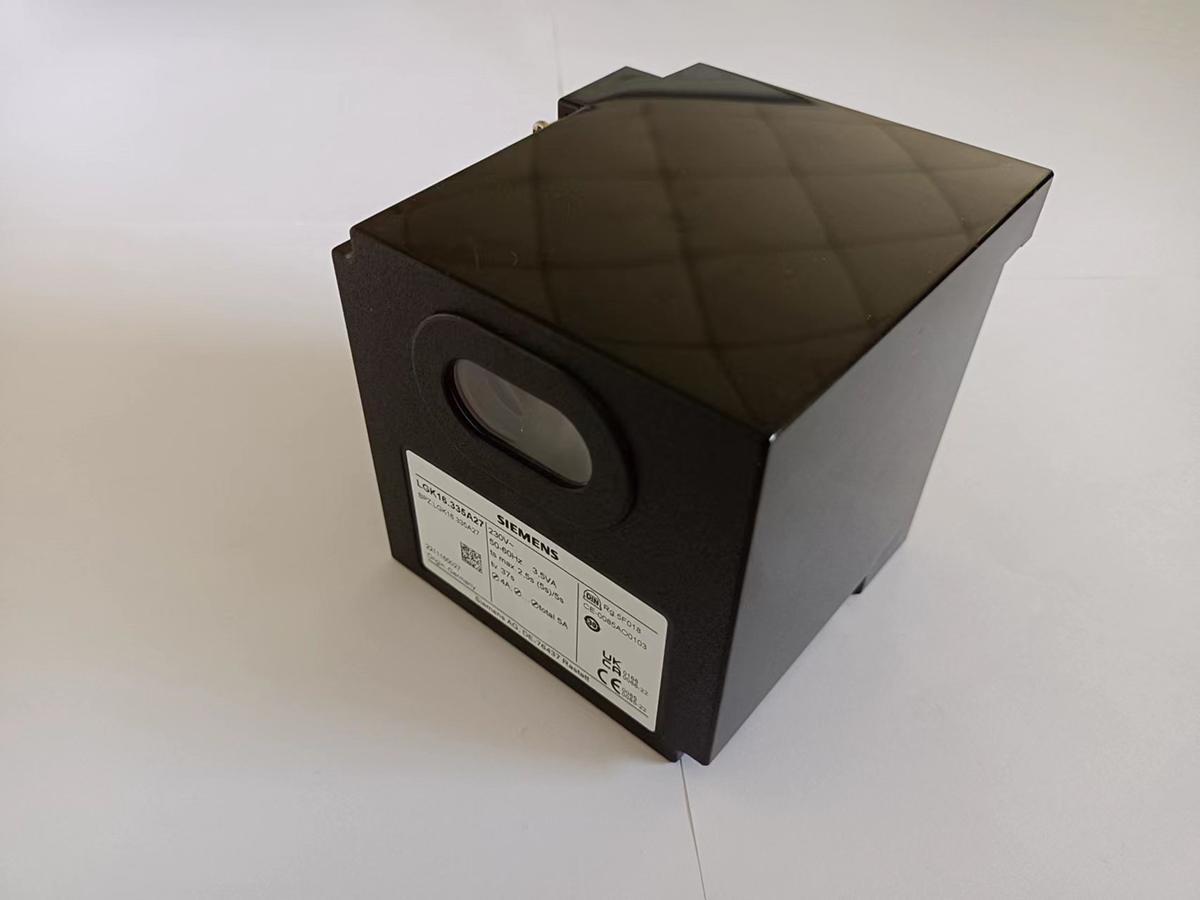

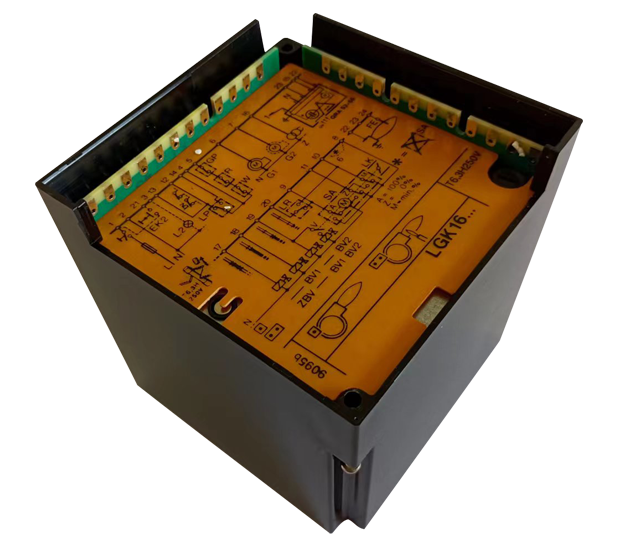

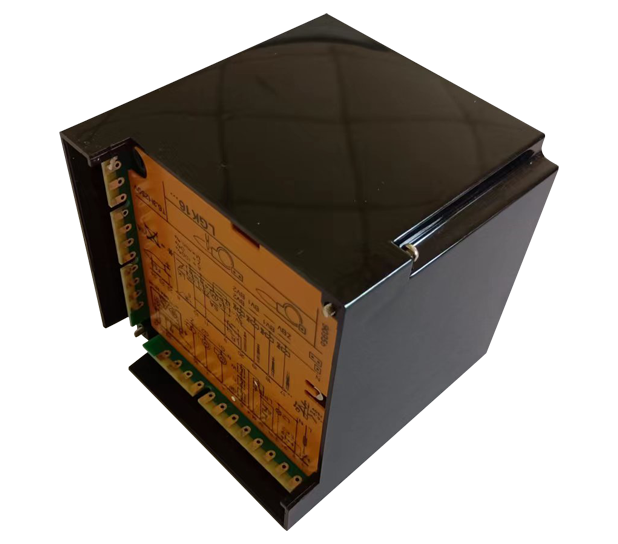

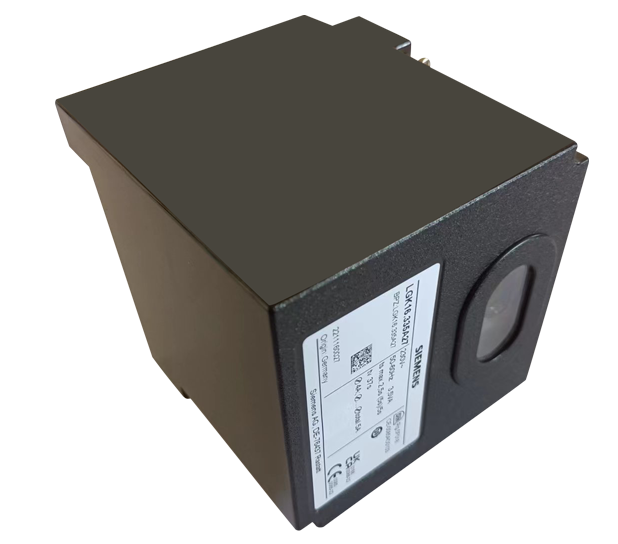

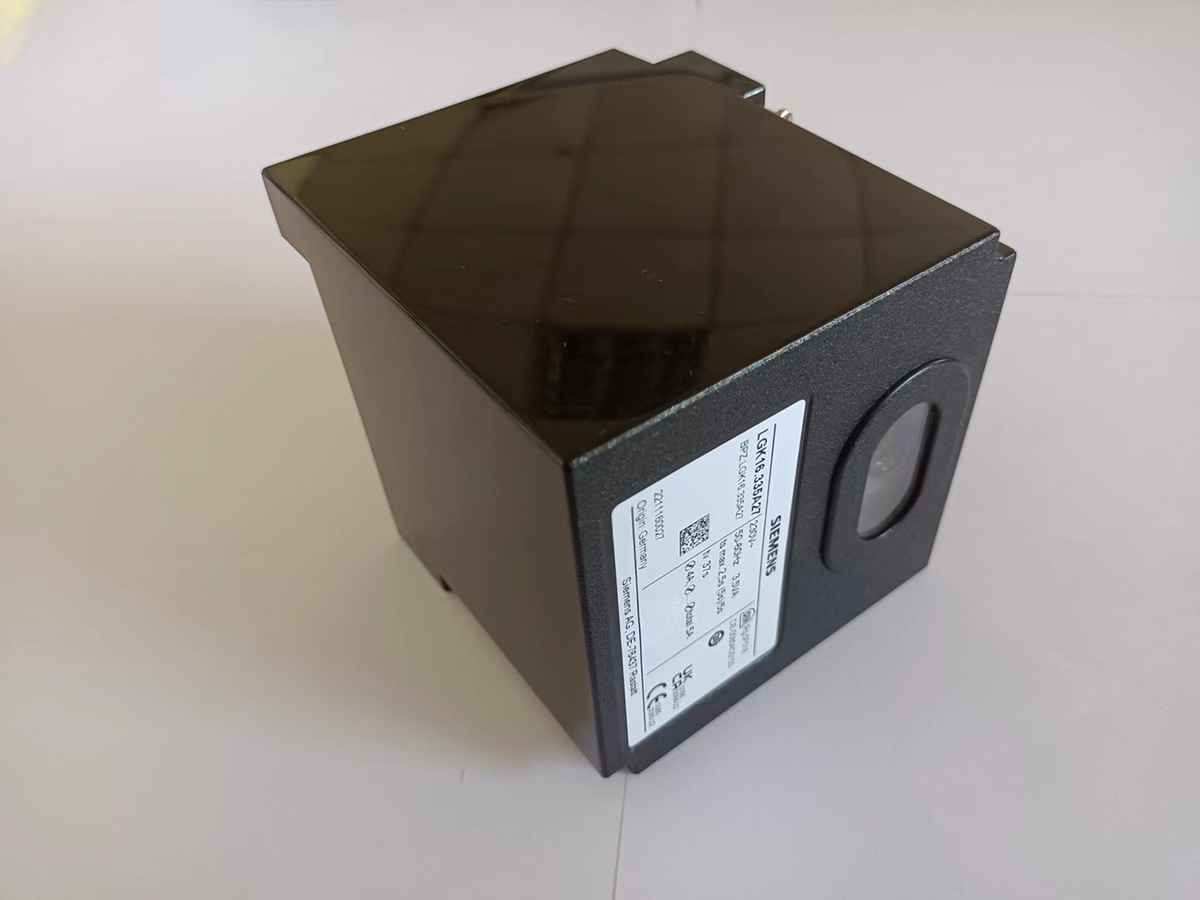

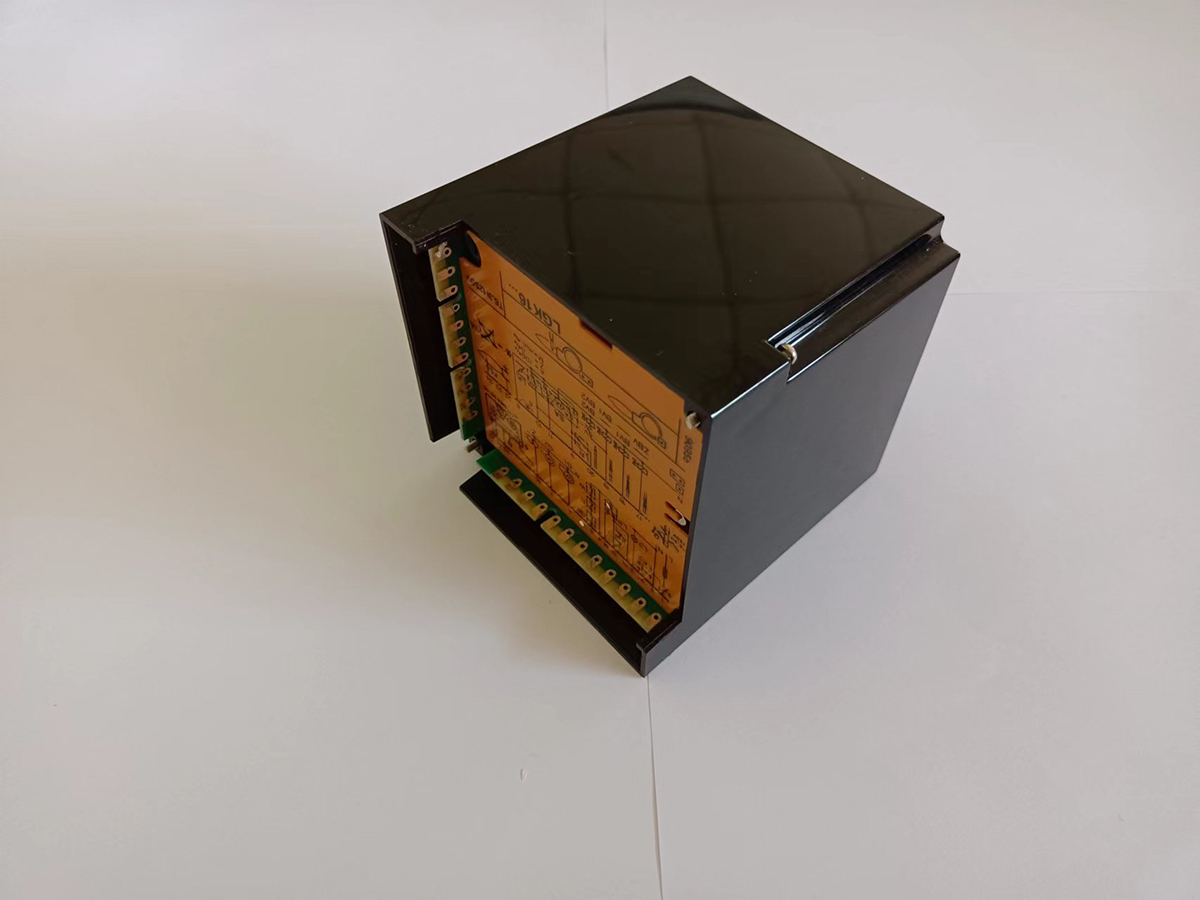

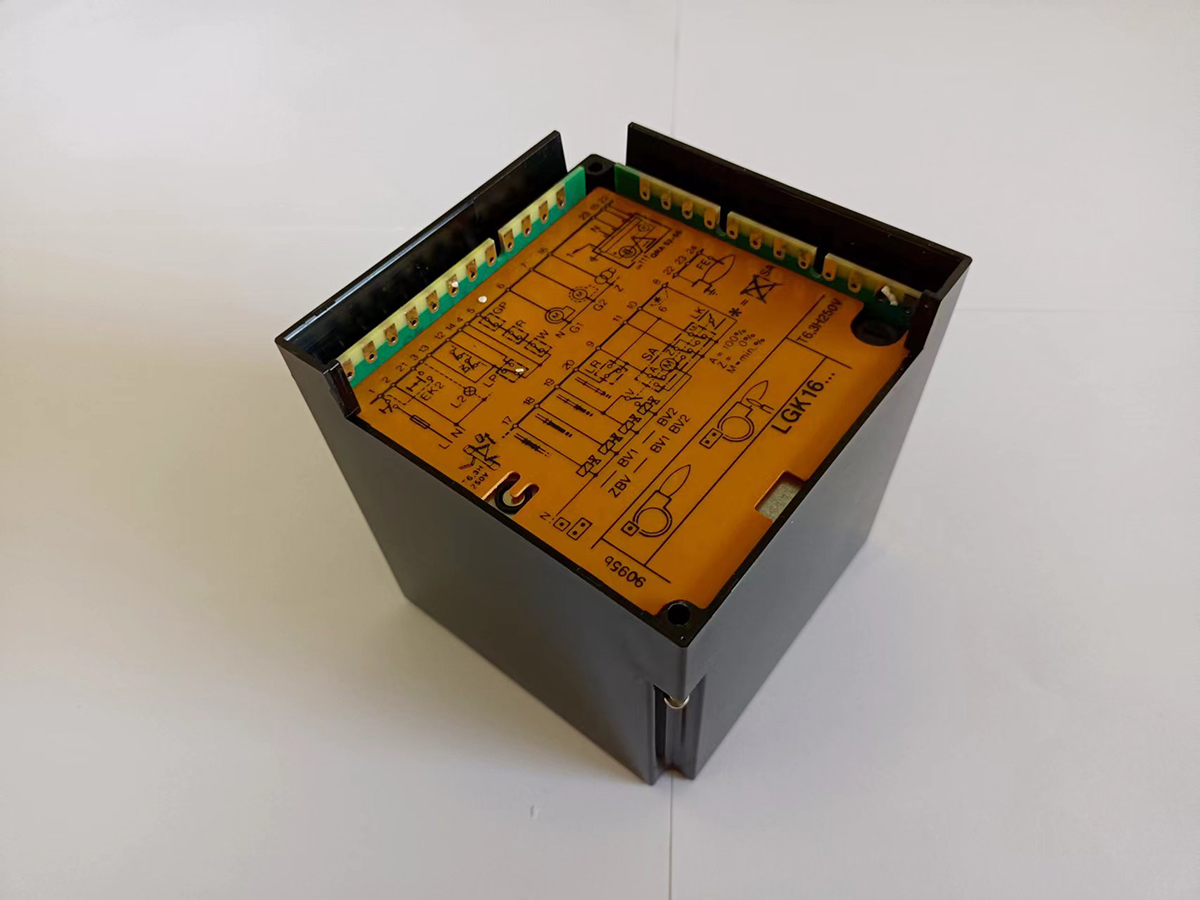

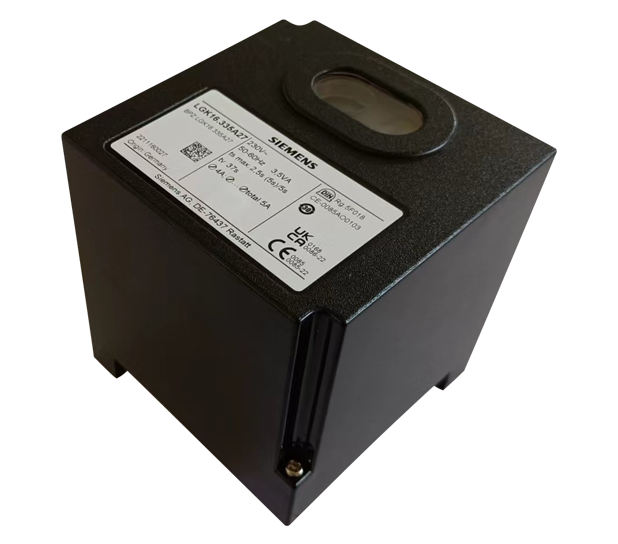

实景拍摄：
