40万大卡线性空气加热器





一、项目背景：



1.1   项目名称： 40万大卡线性空气加热器

1.2   项目地址： 未知

1.3   项目简况： 未知



二、设计依据：



我方经与买方沟通确认，将根据以下基础条件进行设计，买方需确保现场条件与之相符，否则关键技术参数的偏离造成我方设备使用上有任何问题，我方将积极参与调整，但所产生的费用及其他问题将由买方负责：



2.1  所需加热介质：空气（O2 %含量需＞17%，用于助燃）；

2.2  介质进出口工艺温度：入口15℃，出口250℃；

2.3  介质流量：6500 kg/h(根据提供数据倒推得到)；

2.4  燃料种类及热值：天然气（不可间断），提供热值数据，8500kcal/Nm³；

2.5  燃料接入我方设备入口压力:30-45kPa；（买方确认现场压力参数及单位，如果压力条件确实无法达到，需提前沟通，否则需承担更换调压设备的费用）

2.6  设备配套电气及阀组环境温度范围：-15℃-60℃；

2.7  燃料接入口我方设备管道口径及流量：接入我司设备燃气管路口径-DN40，流量-不低于50Nm³/h；

2.8  排放要求：无；

2.9  防爆要求：无；

2.10  用气要求：买方现场需配置压缩空气，压力6-8公斤；

2.11  用电要求：



	动力电源	控制电源
Voltage 电压	380V±10 %	220V±10 %
Phase相	3 phase	3 phase
Frequency频率	50 Hz± 5 %	50 Hz± 5 %



三、方案设计说明：



3.1. 风道-管道式线性燃烧系统说明：

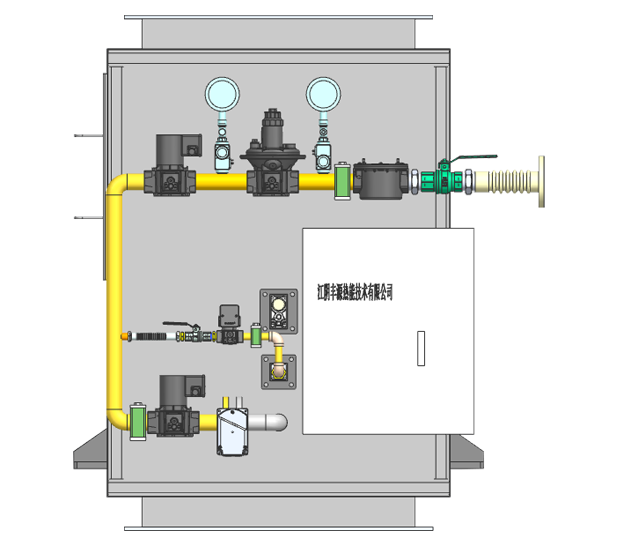

根据客户提供工艺条件、参数、原有设备形式等信息综合考虑，热风炉采用管道式燃烧系统。因所需加热的气体为常态空气，所以无需另配助燃风机，我司线性燃烧器可以直接利用所需要加的空气中的氧气进行燃烧。以下为我司燃烧器及风道产品的示意图及案例图：

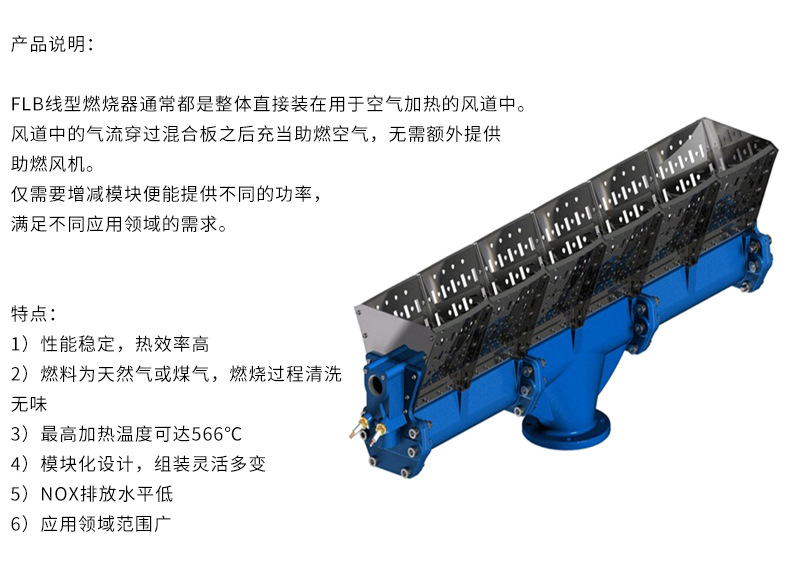

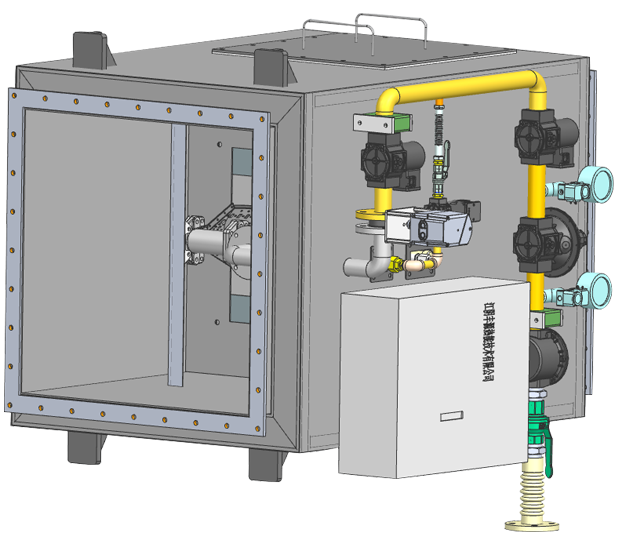

                      FLB - 燃烧器                                                                                    风道产品 - 无助燃风型

                  （完全对标麦克森）



3.1. 燃烧器型号选择：



根据客户提供数据，燃烧器功率设计为40万kcal/h。该系列本身采用模块化设计，可根据不同的功率需求及应用场合采取相应的组装方式，灵活多变。且该款燃烧器的燃烧品质良好，NOx的排放水平低。燃烧成线性状态，比常规燃烧方式温度分布更均匀。该线性燃烧器通常直接安装在风道中，适合用于替代出风温度不高的传统热风炉方案，具有节省空间、投资成本低、燃烧效果好等优势。



结构原理：



燃烧器安装在风道中心，燃烧方向和气流方向相同，其中燃烧器所需要的助燃空气来自需要加热的工艺空气，燃烧器不需要单独补充助燃空气；由于火焰较短，整个风道内不存在高温区域，混合区域气流速度为15m/s,燃烧后释放的热量和工艺风迅速混合，保持良好的热风均匀性。





2.3. 阀组设计：

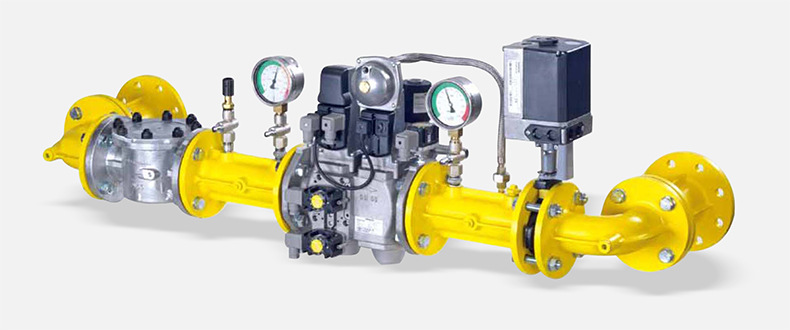

选用专业品牌燃烧阀件，比如德国SIEMENS、德国DUNGS、德国KROM等，其安全性、专业性、质量优于一些小品牌阀件。阀件功能包括：手动切断阀、燃气高低压显示及压力安全连锁开关、双切断电磁阀、流量自动调节阀等。并且配置有独立点火管路，保障点火成本率及稳定性。



2.4. 控制系统：



系统利用MAC温控仪进行燃烧器功率的PID调控，额定功率下，保障控温精度±1℃。系统具有急停、自动报警、报警安全锁死、火焰信号不间断检测及其他实用的功能保障热风炉工作稳定，性能可靠，使用性和易维护性得到提高。



（1） 启动前前条件是，后道引风机和后处理设备已经启动；

（2） 第一步：启动送风机，再启动主引风机，差压开关闭合；

（3） 第二步：启动点火程序，程序控制器开始工作；

（4） 第三步：点火变压器开始放电，点火电磁阀打开，高压点火电极放电，点火成功，并且火焰探测器探测到火焰；

（5） 第四步：主气阀打开，主火焰形成，主火焰稳定后，关闭小火阀，炉膛升温；

（6） 第五步：根据热电偶测得温度，实时调控主燃气管调节阀开度，保障出风温度，系统进入稳定运行状态；



2.5. 安全说明：（系统异常切断时间＜1s）



1：热风炉具有燃气压力监测功能，燃气低压监测和燃气高压监测，监测值均可设置。燃气低压监测：当燃气压力低于设定值后，燃烧器会自动停止工作。燃气高压监测：当燃气压力高于设定值后，燃烧器会停止工作。

2：燃烧器具有火焰监测功能，火焰探测器在通电情况下，可以24小时实时监控炉膛火焰，正常燃烧情况下，一但丢失火焰信号，燃烧器就会停止工作。燃烧器停止状态下，火焰探测器如果探到火焰信号，燃烧程控器会做出报警。

3：燃烧器具有启动前吹扫功能和停止或报警后吹扫功能，燃烧器启动后，到点火成功之间的时间为点火前吹扫。燃烧器停止或报警后，燃烧程控器从当前位置转到初始位置的时间为燃烧器后吹扫时间。

4：燃烧器具有烧嘴故障及超温报警功能，配电柜都配有报警指示灯（声光同时报警），报警温度均可以设置成甲方需要的温度。

5：燃烧器具有紧急切断双阀，1：一但燃烧器停止工作或者出现故障后，双阀会立即关闭燃气管路上的燃气，防止燃气泄漏入炉膛。2：双阀可以实现安全的保护。

6：电控柜配有急停按钮，一但发生突发情况，可以第一时间停止燃烧器工作，确保出现安全事故。



实景拍摄：
